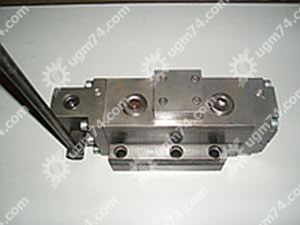

РПГ 20/3 СММФ 574

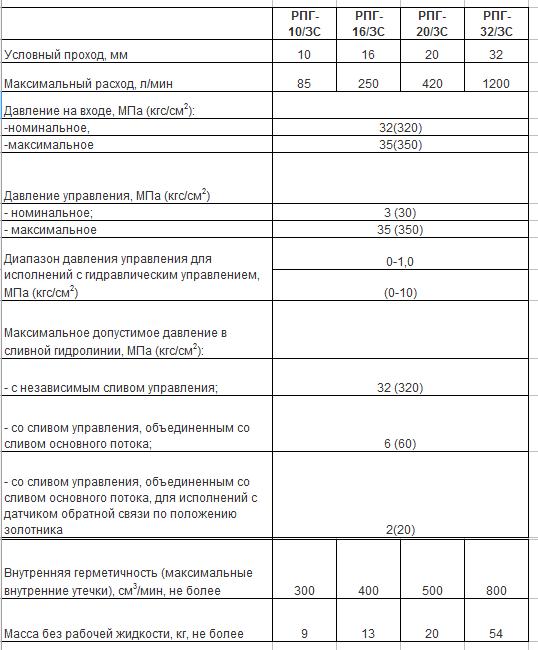

• Условный проход - 20 мм
• Внутренняя герметичность (максимальные внутренние утечки) не более 500см³/мин

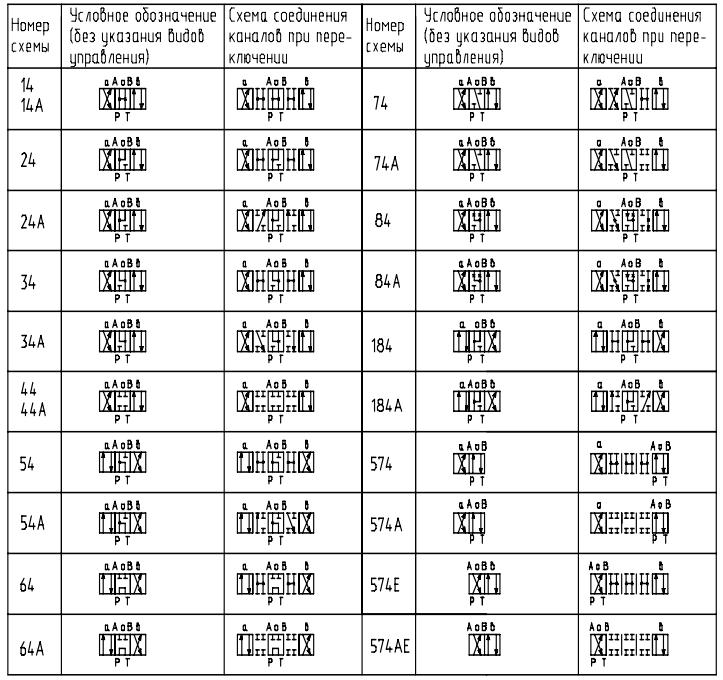

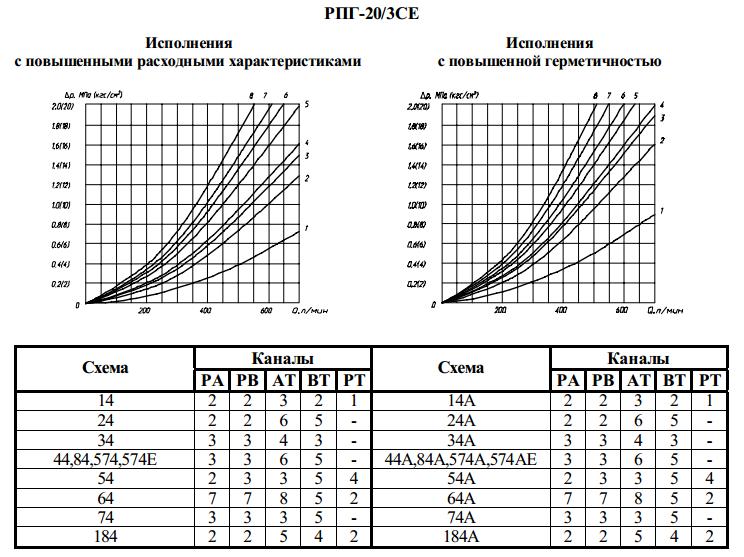

• Гидравлическая схема - 574
• Расход рабочей жидкости ном. - 420 л/мин
• Давление на входе ном./макс. - 32/35 МПа
• Масса без рабочей жидкости  - не более 20 кг

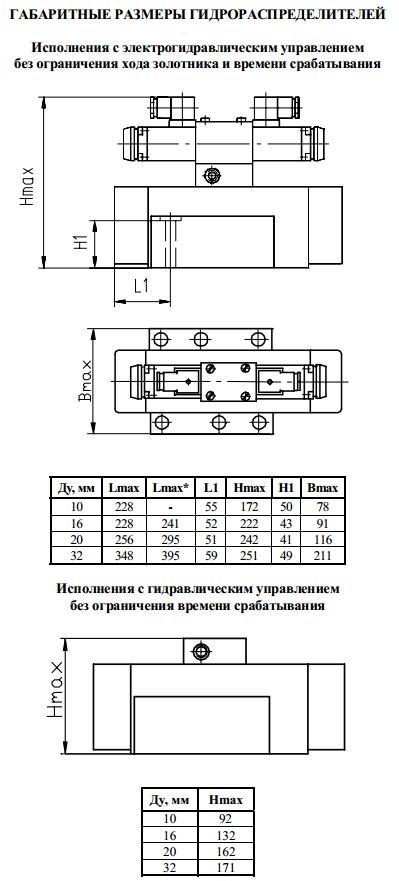

Состав, усторйство и работа гидpоpаспpеделителя РПГ 20/3 СММФ 574

1. Основной каскад гидрораспределителей
2. Управляющий каскад гидрораспределителей с электрогидравлическим управлением - это гидрораспределитель прямого действия, соединяющий торцовые камеры золотника основного каскада с подводом или сливом управления.

Управляющий каскад монтируется на основном каскаде.

Для гидроуправляемых аппаратов управляющим сигналом служит давление управления, подаваемое в гидролинии управления (Х и У) основного каскада.

При наладочных работах или в случае аварии (при обесточенных электромагнитах) переключение гидрораспределителя может осуществляться нажатием кнопки ручного управления электромагнита при подаче потока управления.

Вывод проводов электромагнитов гидропилота можно осуществлять в четырех различных направлениях. Для поворота угольника электрического разъема необходимо снять угольник с колодкой, отсоединить колодку и установить угольник в нужное положение.

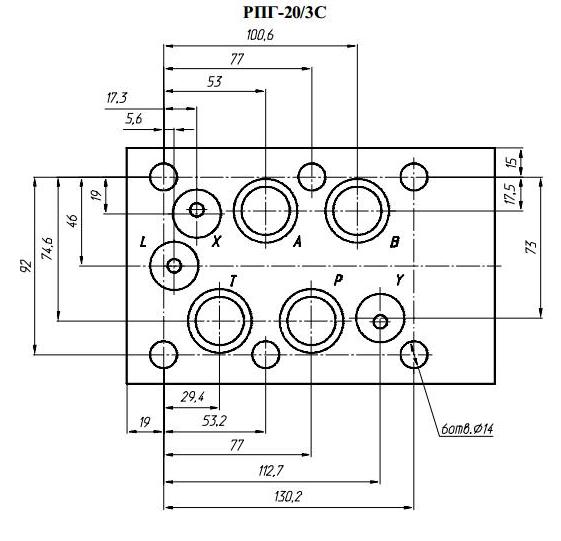

Корпус, являющийся базовой деталью основного каскада содержит следующие каналы:

Р - обеспечивает присоединение напорной гидролинии,

А и В - отвечают за присоединение цилиндровых гидролиний,

Т  - это присоединение сливной гидролинии,

Х и У - каналы управления.

В гидрораспределителях с гидравлическим управлением  каналы управления служат для подвода давления управления к торцовым камерам золотника.

В корпусе с гидравлическим центрированием выполняется также дренажная гидролиния L, в то же время, на корпусе монтируется переходная плитка, служащая для соединения гидролиний управления с торцовыми камерами золотника.

В гидрораспределителях с электрогидравлическим управлением  каналы Х и У служат для присоединения подвода и слива управления при использовании гидравлического распределителя по схеме с раздельным подводом или сливом управления.

На корпусе монтируется переходная плитка, служащая для перемонтажа от схемы использования с раздельным подводом и сливом управления (базовое исполнение) к схеме использования с общим подводом или сливом управления.

Перемонтаж подвода или слива управления осуществляется путем удаления пробок К1/8” из отверстий Х и У переходной плитки.

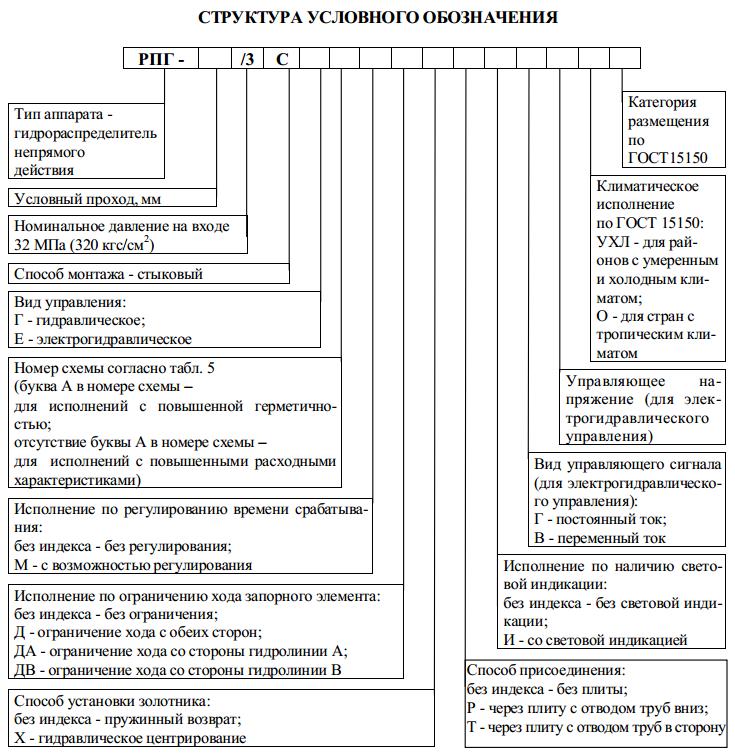

При превышении давления в сливной гидролинии свыше 6 МПа (максимально допустимое) и в случаях, указанных в примечании к структуре условного обозначения слив управления не может быть объединен с общим сливом.

Возврат золотника pаспpеделителя РПГ 20/3 СММФ 574

В исполнениях с пружинным возвратом центрирование золотника осуществляется пружиной.

В исполнениях с гидравлическим центрированием золотник центрируется давлением, подаваемым под торцы золотника за счет разности площадей золотника, толкателя и гильзы толкателя.

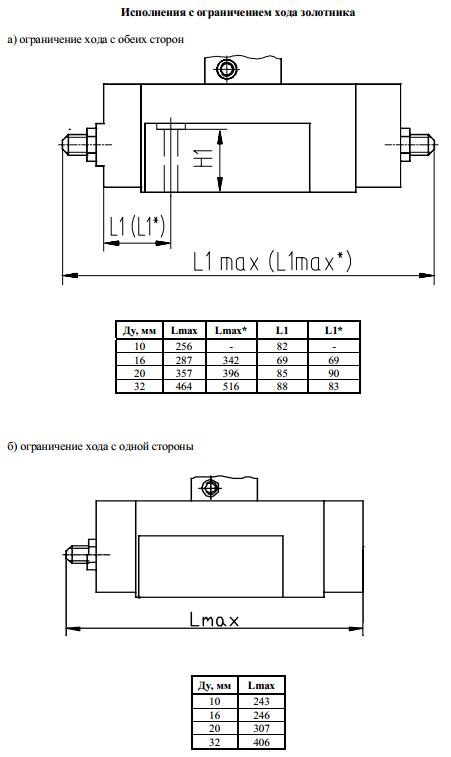

Исполнения с ограничением хода золотника имеют регулировочные винты, расположенные в крышках и взаимодействующие с золотником в соответствующих положениях.

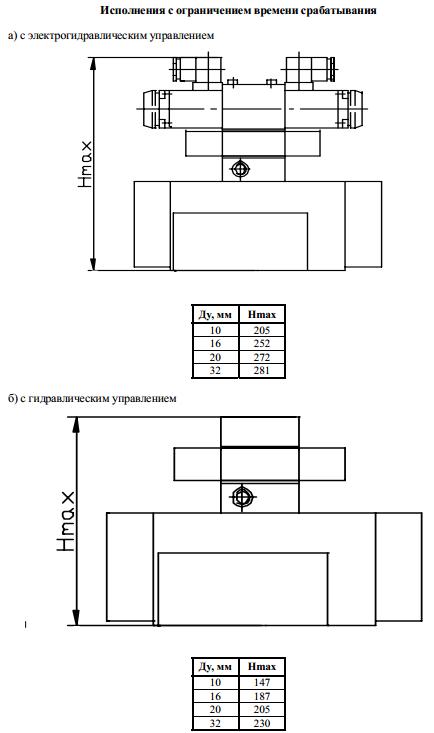

Регулирование времени срабатывания осуществляется дросселированием потока управления посредством гидродросселя с обратным клапаном.

Принцип работы РПГ 20/3 СММФ 574

При подаче управляющего сигнала под действием давления управления, которое подается под торцы золотника, золотник перемещается.

При отсутствии управляющего сигнала золотник возвращается в исходное положение, когда давление в торцовых камерах золотника уравнивается..

Для исполнений с пружинным возвратом золотник возвращается пружинами.

Для исполнений с гидравлическим центрированием -  давлением.

В случае аппаратов с гидравлическим управлением гидролинии управления должны соединяться с напорной гидролинией.

Для исполнений с ограничением хода золотника перемещение золотника может ограничиваться винтами для регулирования величины расхода в гидросистеме.

РПГ 20/3 СММФ 574 - гидрораспределители непрямого действия стыкового монтажа.

Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!

Гидрораспределители непрямого действия стыкового монтажа типа РПГ предназначены для электрогидравлического или гидравлического управления пуском, остановом и направлением движения исполнительных органов гидpопривода.

Область применения - гидроприводы станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
