Описание
| Параметры |
Г34 -22М |
2Г34 -22М |
4Г34 -22М |
5Г34 -22М |
Г 34 -24М |
2Г34 -24М |
3Г34 -24М |
4Г34 -24М |
5Г34 -24М |
6Г34 -24М |
| Номинальный расход рабочей жидкости, л/мин | 20 | 20 | 20 | 20 | 80 | 80 | 80 | 80 | 80 | 80 |
| Давление на входе, МПа: | ||||||||||
| номинальное | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 |
| максимальное | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| минимальное | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Давление управления, МПа | ||||||||||
| минимальное | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| максимальное | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Перепад давления при номинальном расходе, МПа, не более | 0,25 | 0,25 | 0,35 | 0,35 | 0,25 | 0,25 | 0,35 | 0,35 | 0,35 | 0,25 |
| Масса, кг | 10,5 | 14 | 14 | 14 | 23,5 | 29,2 | 30,6 | 30,6 | 30,6 | 36,6 |
Вопросы по гидропанелям Г34-22М можно задать консультанту онлайн, по электронной почте 2476568@mail.ru или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
Продукция в наличии. Звоните!

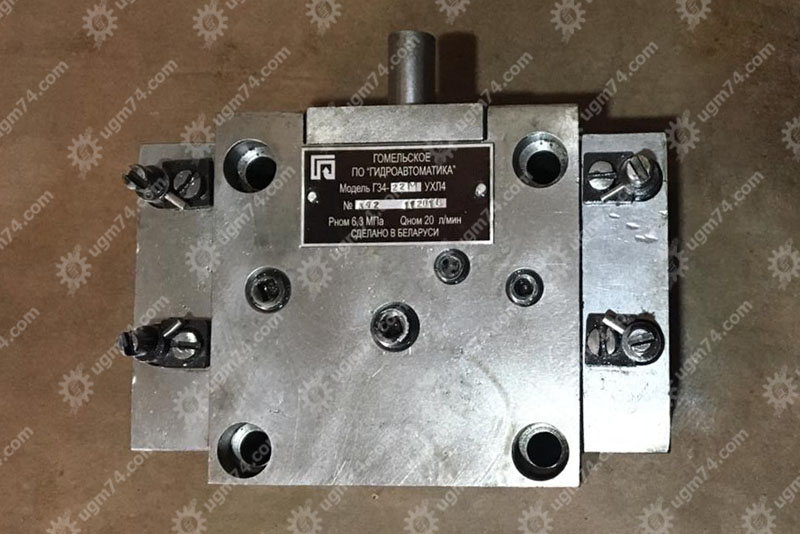

Гидропанель Г34-22М примененяется в шлифовальных, хонинговальных, заточных устройствах.
Управляет возвратно-поступательным движением рабочих органов станков с возможностью регулирования ускорения разгона, паузы при реверсе.
