| Параметр | Данные для исполнения |
| 2ПГ53-34М | |
| Номинальное давление, Мпа | 10 |
|
Номинальный расход (суммарный на входе), л/мин |
80 |
| Минимальный расход в линии высокого дваления, л/мин | 3 |
| Диапазон настройки давлений клапана низкого давления, МПа | 1,0-11,2 |
| Диапазон настройки давлений клапана высокого давления, МПа | 1,6-11,2 |
| Перепад давлений в гидропанели при номинальном расходе, Мпа, не более | 0,3 |
|
Давление разгрузки линии низкого давления, Мпа, не более: по электрическому сигналу |
- 0,3-0,6 |
| Давление разгрузки линии высокого давления, МПа, не более | - |
| Минимальная разность настройки клапанов высокого и низкого давления, МПа | 0,5 |
|
Время нарастания давления после прекращения разгрузки, с, не более: клапана низкого давления |
- 0,2 |
| Внутренние утечки в линии высокого давления, л/мин, не более | 0,20 |
| Давление открывания обратного клапана, МПа, не менее | 0,15 |
|
Изменение давления настройки при изменении расхода, Мпа, не более: для клапана высокого давления для клапана низкого давления |
0,3 0,5 |
| Масса , кг, не более | 17,6 |

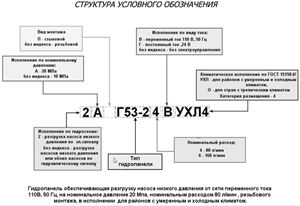

Классифицируют по
- гидросхеме,
- виду монтажа,
- номинальным давлению и суммарному расходу,
- виду тока,
- климатическому
исполнениям.
В работе гидропанели используют минеральные масла кинематической вязкостью 22...150 мм²/с (сСт) и t +10...+ 55°С при t окр. среды +1...+55°С.
Вопросы по гидропанелям 2ПГ53-34М можно задать консультанту онлайн, по электронной почте 2476568@mail.ru или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
Продукция в наличии. Звоните!

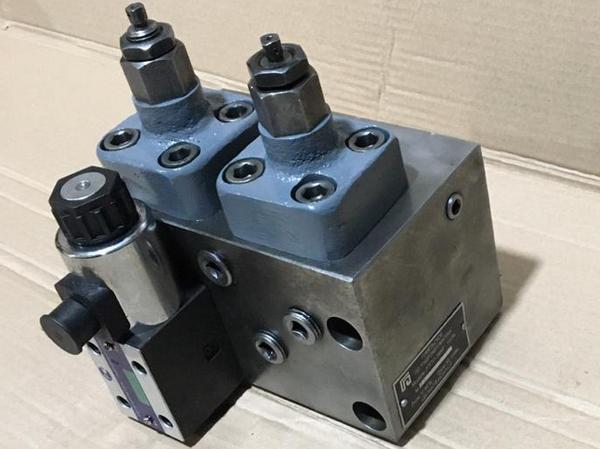

Разделительная панель 2ПГ53-34М рассчитана на предохранение от перегрузки давлением гидросистем станков с 2-мя напорными линиями.
Функциями по гидросхеме 2Г53-3
- предохраняется линия низкого давления от превышения давления, установленного клапаном низкого давления;
- поддерживается постоянный уровень давления;
- дистанционно разгружается линия низкого давления по электросигналу с регулируемым давлением разгрузки;
- объединяются потоки от 2-ух напорных линий при давлении в гидросистеме;
- разделяются потоки при непревышении установленного клапаном низкого давления давления в системе.
