| Наименование параметра | НШ 10-3 | НШ 10У-3 | НШ 10М-3 |
| Рабочий объем, см³ | 10 | 10 | 10 |
| Давление на выходе номинальное, МПа | 16 | 16 | 16 |
| Давление на выходе max, МПа | 21 | 21 | 21 |
| Номинальная подача, л/мин | 21 | 21 | 22 |
| Номинальная частота вращения, об/с | 40 | 40 | 40 |
| Номинальная мощность, кВт | 8,6 | 8,6 | 8,6 |
| Масса, кг | 2,7 | 2 | 1,5 |
| КПД | 0,8 | 0,8 | 0,8 |
- Высокая надежность и долговечность: простая, но прочная конструкция обеспечивает стабильную работу в течение продолжительного времени.
- Компактные размеры и небольшой вес: оптимальные габариты и массу, что упрощает его установку и интеграцию в гидросистему.
- Доступная цена: НШ10У-3Л является одним из самых бюджетных вариантов в серии НШ, что делает его привлекательным для широкого круга потребителей.
- Простая установка: передача крутящего момента осуществляется шлицевым соединением вала насоса и ВОМ или приводом другого типа.
- Высокие рабочие характеристики обеспечивают эффективную работу в большинстве гидросистем.
Тип привода: ВОМ или электропривод
Рабочая жидкость: минеральные масла (вязкость 55...70 мм2/с (сСт), температура 50°С).
НШ10У–3Л
- НШ — насос шестеренный
- 10 — рабочий объем в см³ (объем рабочей жидкости, перекачиваемой гидронасосом за 1 оборот вала)
- У — конструктивное исполнение («А», «М», «У», «УК», «Г» и пр.)
- 3 — исполнение по давлению: 3 – номинальное 16, MAX 21 МПа, 4 – номинальное 20, MAX 25 МПа
- Л – левое направление вращения вала (со стороны вала
); при отсутствии Л – правое (
).
Продуктовая линейка насосов шестеренчатых ООО ГидроМаш
НШ4Г3 и 4Г3Л,
НШ6М3 и 6Д3,
НШ10У3 и 10У3Л,
НШ10М3 и 103Л,
НШ25М3 MASTER,
НШ32У3 и 32У3Л,
НШ32М3 и 32М3Л,
НШ40Д4 и 40Д4Л,
НШ50У3 и 50У3Л,
НШ50М3 и 50М3Л,
НШ71А3,
НШ100А3 кр.,
НШ180Г4,
НШ250Г4 и 250Г4Л.
Купить шестеренчатый насос НШ10У-3Л в компании ГидроМаш
Можно по тел. +7 351 247-65-68, +7 351 793-77-88 или по E-mail: 2476568@mail.ru или непосредственно со страницы сайта.
Цену уточняйте у консультанта онлайн. Продукция в наличии.

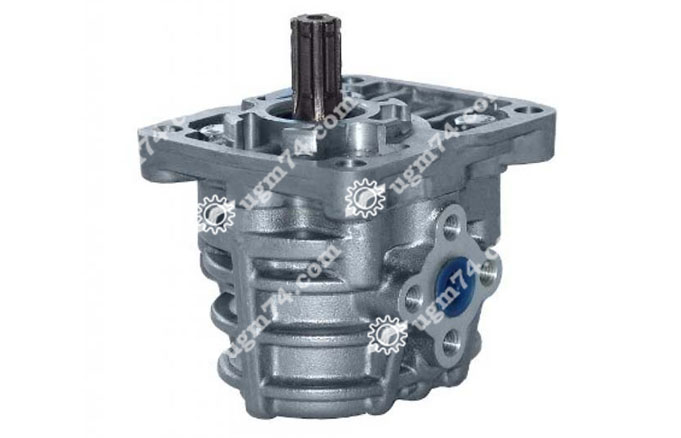

Насос НШ10 У-3Л - надежный помощник в гидросистемах. Насос шестеренный НШ 10 У-3Л, входящий в линейку НШ10 (НШ10У-3, 10-3Л, 10М-3), является одним из самых популярных и востребованных элементов гидросистем разнообразной мобильной техники.
Предназначен для нагнетания рабочей жидкости (РЖ) и устанавливается на вал отбора мощности (ВОМ). Не исключено использование насоса НШ10 в стационарных установках с электроприводом, в таких случаях требуется соответствующая адаптация системы привода.
Особенности конструкции и принцип работы НШ 10 У-3Л
Номинальное давление до 16 МПа, рабочий объем 10 см³, левого вращения, т.е. вращение ведущего ротора .
Работает по принципу зацепления двух шестерен, одна из которых (ведущая) приводится в движение ВОМ или другим приводом.
При вращении шестерен, между их зубьями образуется пространство, куда поступает рабочая жидкость.
При дальнейших вращениях, эта жидкость вытесняется из пространства между зубьями и нагнетается под давлением в гидросистему.
