НМШ5-25-4,0/25-5

Масляный шестеренный насос НМШ5-25-4,0/25-5

• шестерённый агрегат
• масляный
• объемный насос, роль рабочего органа выполняют шестерни

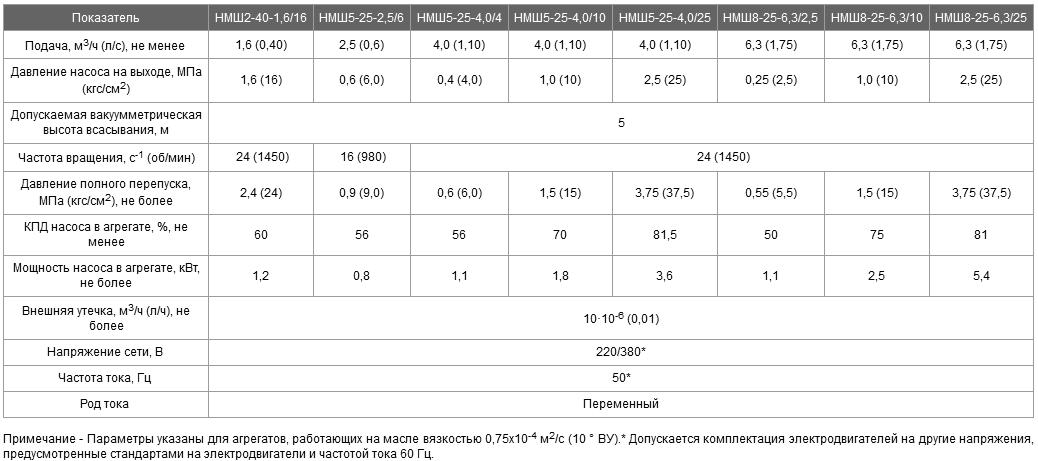

1. Подача  - не менее  4,0 (1,10) м³/ч (л/с)
2. Давление насоса на выходе - 2,5 (25) МПа (кгс/см²)
3. Допускаемая вакуумметрическая высота всасывания - 5 м
4. Частота вращения - 24 (1450) C-1 (об/мин)
5. Давление полного перепуска -  не более 3,75 (37,5) МПа (кгс/см²)
6. К.п.д. насоса в агрегате -  не менее 81,5%,
7. Мощность насоса в агрегате - не более 3,6, кВт
8. Внешняя утечка - не более 10x10-6 (0,01)  м³/ч (л/ч)
9. Масса насоса, чугун (бронза)  - 16 (18)кг

Для насосного агрегата НМШ 5-25-4/4 чаще всего используют

• электродвигатель мощностью 1,5 кВт (А80В4, 4ВР80В4);
• электродвигатель мощностью 2,2 кВт (A90L4, 4ВР90L4).

Маркировочная информация

• НМШ - насос масляный шестеренный на лапах
• 5 - 5 литров  - подача насоса на 100 оборотов
• 25 - 25 кгс/см² - наибольшее давление,

--------------------------------------

• 4,0 - 4,0 м³/ч - подача насоса в агрегате,
• 25 - 25 кгс/см² - давление на выходе из насоса в агрегате

Дополнительные  полные обозначения

• К - нержавеющая сталь
• 5 - исполнение двигателя
• Ю - условное обозначение материала проточной части насоса, без обозначения - чугун
• Б - бронза
• Ю - алюминий и его сплавы

ТУ 26-06-1558-89 - обозначение технических условий

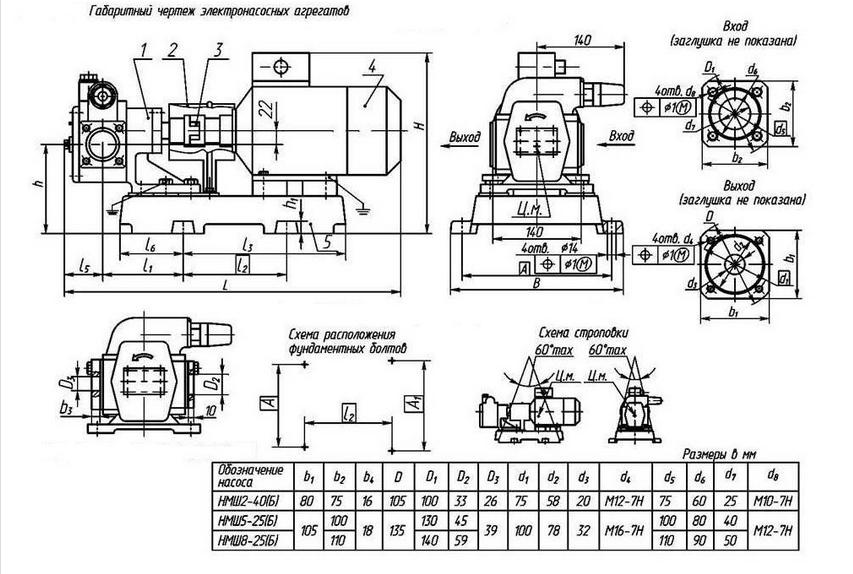

Работа и устройство шестеренного насосного агрегата типа НМШ

Состоит из шестеренного масляного насоса и электродвигателя общепромышленного исполнения, которые смонтированы на общей плите (раме) и муфты, защищенной кожухом, а также с помощью фонаря (сварного или литого) и муфты.

По заказу потребителя могут быть поставлены насосы в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы) или без фонаря.

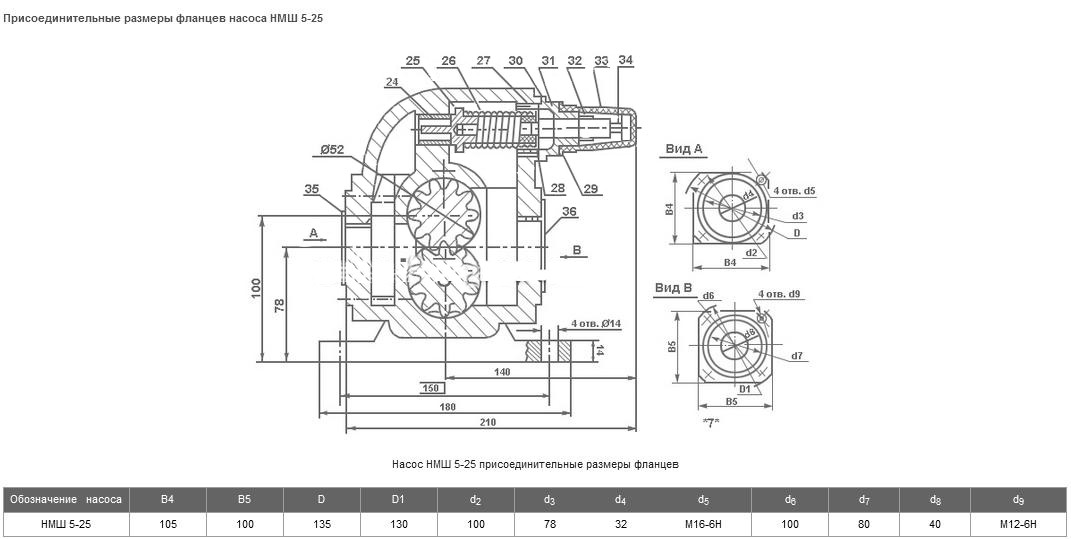

При вращении ведущего и ведомого роторов на стороне входа в насос создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода.

На выходе при зацеплении зубьев происходит вытеснение жидкости в нужную систему.
