Г11-11А

Шестеренный насос Г11-11А

• Рабочий объём - 5 см³
• Частота вращения номинальная 1450 об/мин
• Номинальная подача, не менее - 5 л/мин
• Коэффициент подачи, не менее - 74 л/мин
• Давление на выходе из насоса номинальное /максимальное - 0,5 /0,6 МПа
• Давление на входе минимальное /максимальное - 0,02 (+ 0,02) МПа
• Мощность номинальная - 140 кВт
• Кинематическая вязкость рабочей жидкости - 10...400, мм²/с
• Масса насоса - 2,2 кг
• Диаметр резьбы на нагнетающем / всасывающем канале - K1/4 / K1/4
• для нагнетания при давлении 0.5 МПа

Предохранительный клапан в шестеренном насосе Г11-11А

Во время производственного процесса возможны повреждения насоса, связанные с прохождением рабочей жидкости.

Для предупреждения повреждений гидронасоса Г11-11А в случае резкого увеличения давления нагнетания (например, при закупорке трубопровода) они снабжаются предохранительными клапанами.

Предохранительный клапан, установленный непосредственно в насосе Г11-11А или на трубопроводах, обеспечивает полный перепуск перекачиваемой жидкости из полости нагнетания в полость всасывания при превышении давления сверх допустимого значения.

Характеристика насосов шестеренных Г11(АГ11 ДБГ11 БГ11 ВГ11)-1...(А)

Общую смотрите здесь.

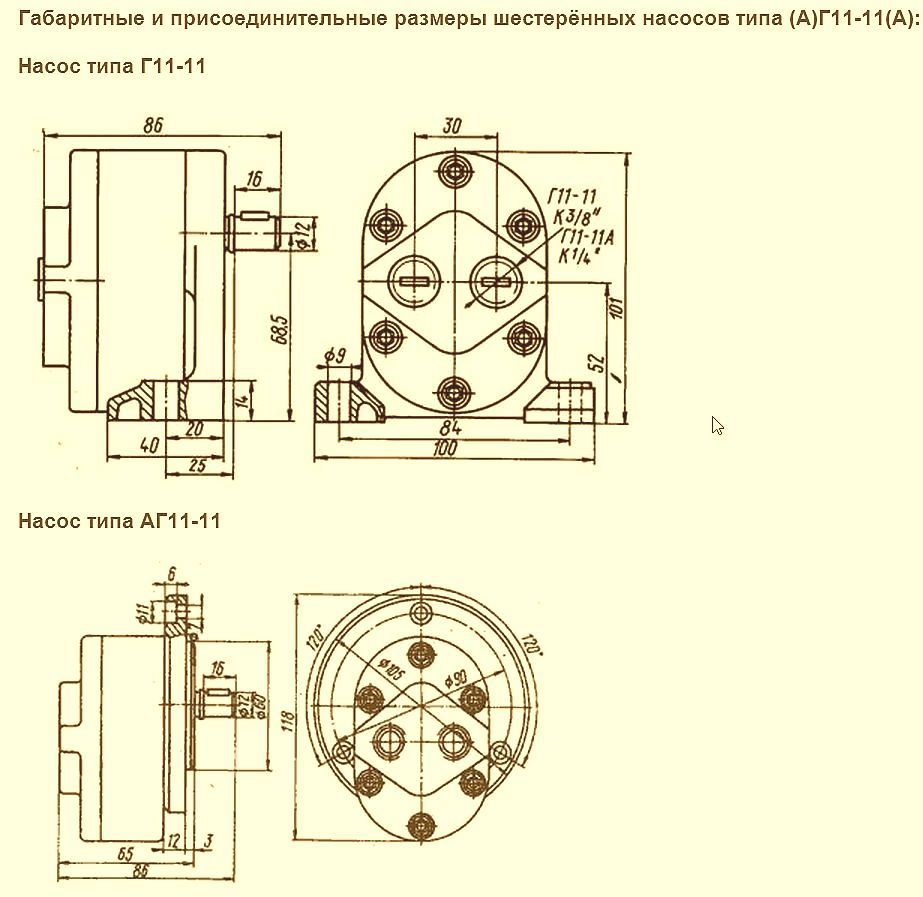

Для каждого шестерённого насоса дана полная характеристика, чертеж, габаритные и присоединительные размеры:

1. Г11-11
2. Г11-11А
3. Г11-11Б
4. АГ11-11
5. АГ11-11А
6. АГ11-11Б
7. ДБГ11-11
8. ДБГ11-11А
9. ДБГ11-11Б
10. ДВГ11-11
11. ДВГ11-11А
12. ДВГ11-11Б
13. БГ11-11
14. БГ11-11А
15. БГ11-11Б
16. ВГ11-11
17. ВГ11-11А
18. ВГ11-11Б

• шестеренный насос Г11-11А на лапах

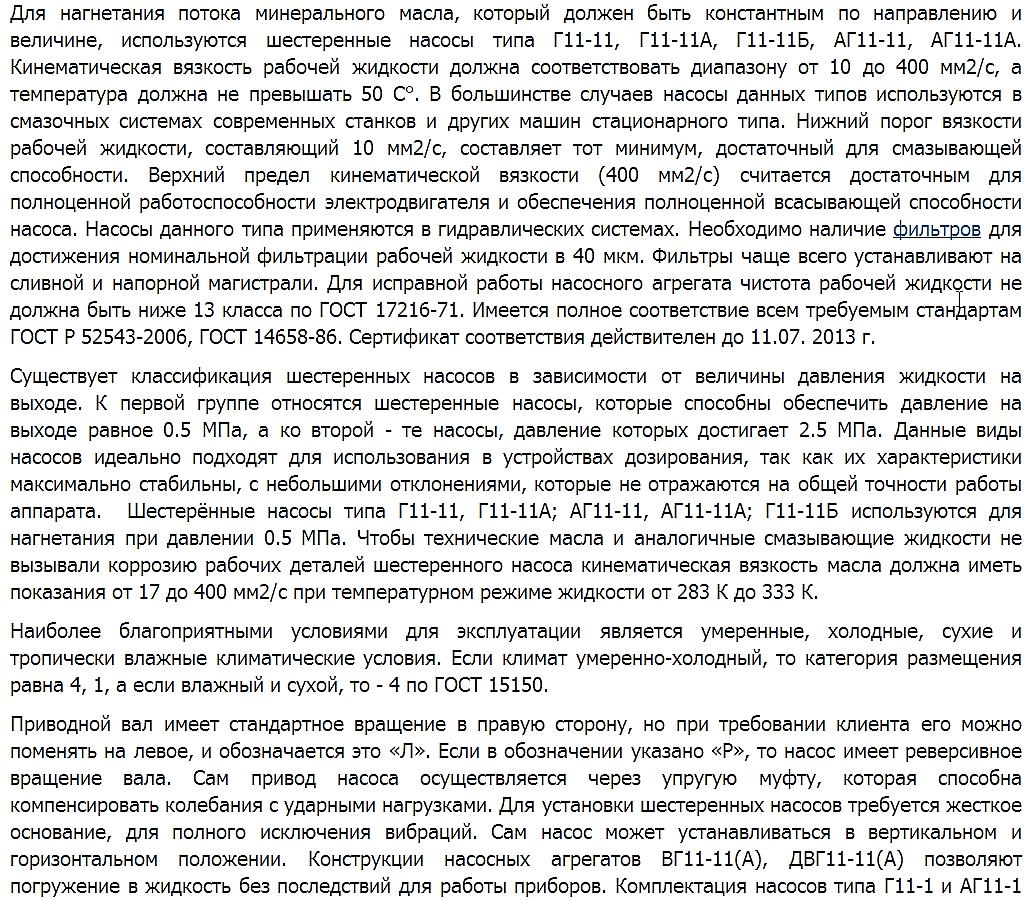

предназначен для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин.

Заводы изготавливают для промышленности насосы Г11-11А  с правым вращением приводного вала.

"Под заказ" могут быть изготовлены насосы с левым вращением (литера "Л" уловного  обозначения), а также, с возможностью реверсивного вращения приводного вала (литера "Р") в случае необходимости  изменения направления потока перекачиваемой жидкости.

Рекомендации для гидронасосов Г11-11А

1. Устанавливайте насос Г11-11А в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации.
2. Компенсируйте ударные нагрузки, возникающие колебания и несоосность валов привода и насоса установкой упругой муфты.
3. Используйте сальник типоразмером 1,2-12-28-1 ГОСТ 8752-79, поставляемый в комплекте с насосом Г11-11А.
