Давление на выходе из насоса номинальное - 12,5МПа
Давление на выходе из насоса предельное - 14МПа
Давление на входе в насос - 0,02МПа
Рабочий объём - 12.5см3
Частота вращения, об/мин:
номинальная 1500
максимальная 1800
минимальная 1200
Номинальная объемная подача - 14.6л/мин
Номинальная мощность - 4.6КВт
Коэффициент подачи 78%, не менее
КПД 65%, не менее

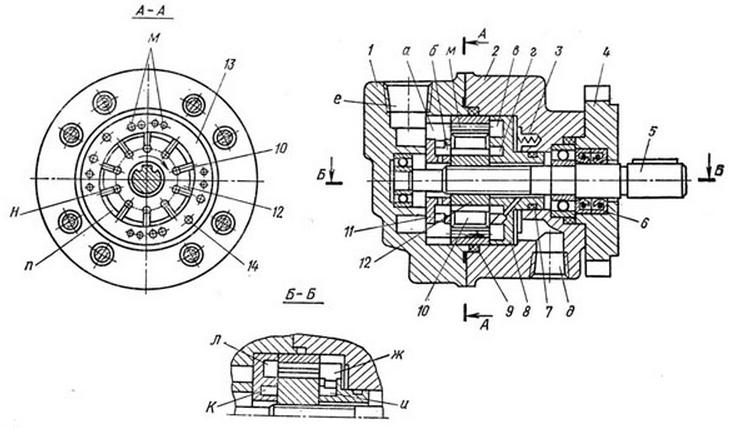

Устройство и принцип работы насосов БГ12-22АМ
Рабочий комплект, установленный в крышке корпуса состоит из:
- статора,
- ротора с пластинами,
- диска с шейкой,
- плоского диска.
3а один оборот ротора каждая камера два раза производит всасывание и нагнетание масла.
В насосе диаметрально противоположный подвод и отвод масла, поэтому нагрузка на ротор от давления со стороны полостей нагнетания уравновешивается, и вал передает только крутящий момент.
В начале работы прижим рабочего комплекта осуществляется пружинами, а в процессе работы и давлением масла. Подробнее...

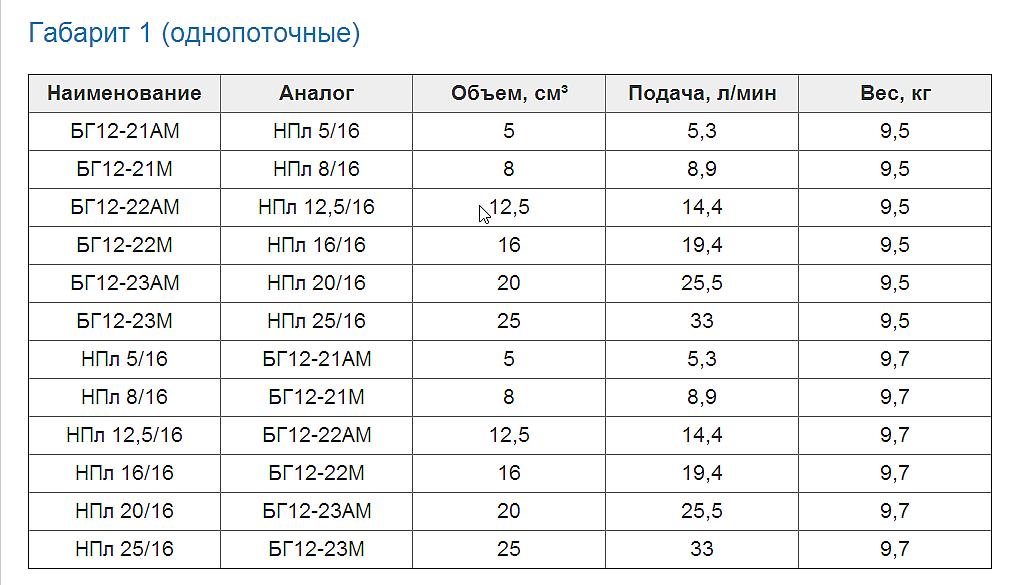

Однопоточные пластинчатые насосы типа БГ12-2М по схожести габаритных размеров относят к группе "габарит 1"
- БГ12-21АМ
- БГ12-21М
- БГ12-22АМ
- БГ12-22М
- БГ12-23АМ
- БГ12-23М
Однопоточные пластинчатые насосы типа БГ12-2М по схожести габаритных размеров относят к группе "габарит 2":
- БГ12-24АМ
- БГ12-24М
- БГ12-25АМ
Продукция в наличии. Цену уточняйте у консультанта онлайн, по E-mail: 2476568@mail.ru или по тел. +7-351-247-65-68 и +7-351-793-77-88. Звоните!
- Пластинчатые насосы
- Нерегулируемые
- Подача - 14,6л/мин
- Рабочий объём - 12,5см3
- Двукратного действия
- С постоянным направлением потока масла
- С правым направлением вращения вала (возможно изготовление насоса БГ12-22АМ с левым направлением вращения вала)

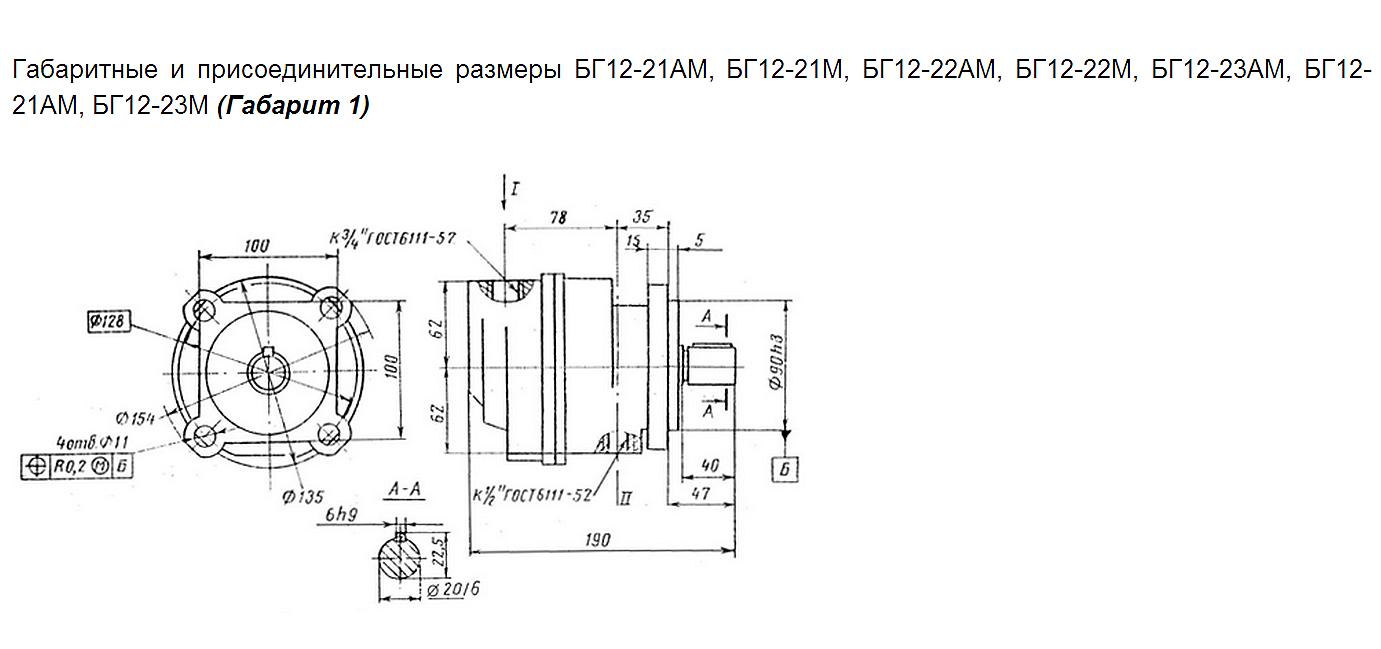

БГ12-22АМ, БГ12-22М, БГ12-21АМ, БГ12-21М, БГ12-23АМ, БГ12-23М насосы типа БГ12-2М по схожести габаритных размеров относят к группе "габарит 1".
Насос БГ12-22АМ применяется в гидравлических системах металлорежущих станков и других машин для подачи в них под давлением минерального масла.
Исполнение насосов БГ12-22АМ - однопоточное.
Насосы БГ12-22АМ выпускаются в исполнении У по 4-й категории размещения ГОСТ 15150-69.
Пластинчатый насос БГ12-22АМ работает на минеральных маслах класса чистоты не грубее 12-го по ГОСТ 17216-71 - это турбинное Т22 ГОСТа 32 - 74, турбинное Тп-22 ГОСТа 9972 - 74, ВНИИ НП-403 ГОСТа 16728-71.
