Описание
| Номинальная мощность, | Раб.объем | Подача | Давл. | об/м | Масса | Габариты | Тип регулятора |
| кВт | см³ | л/мин | МПа | кг | LxBxH | ||
| 211,7 | 250 | 356,3 | 32 | 1500 | 238 | 871х440х501 | следящий |
| Параметры | РНАС | |||
|---|---|---|---|---|
| 32/35 | 63/35 | 125/35 | 250/35 | |
| Рабочий объем, см3 | 32 | 63 | 125 | 250 |
| Частота вращения, с-1 (об/мин): | ||||
| номинальная | 25 (1500) | |||
| Подача, л/мин | 44,2 | 87 | 172,5 | 345 |
| Давление на выходе, МПа: | ||||
| номинальное | 32 | |||
| Номинальная мощность, кВт: | 27 | 52,5 | 102,5 | 205 |
| Масса, кг | 36 | 57 | 120 | 213 |
| Параметры | 1РНАС | |||
|---|---|---|---|---|
| 32/35 | 63/35 | 125/35 | 250/35 | |
| Рабочий объем, см3 | 32 | 63 | 125 | 250 |
| Частота вращения, с-1 (об/мин): | ||||
| номинальная | 25 (1500) | |||
| Подача, л/мин | 45,6 | 89,8 | 178 | 356,3 |
| Давление на выходе, МПа: | ||||
| номинальное | 32 | |||
| Номинальная мощность, кВт: | 27,7 | 56 | 108,6 | 211,7 |
| Масса, кг | 40 | 66 | 136 | 238 |

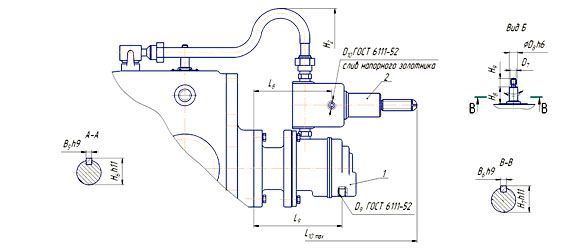

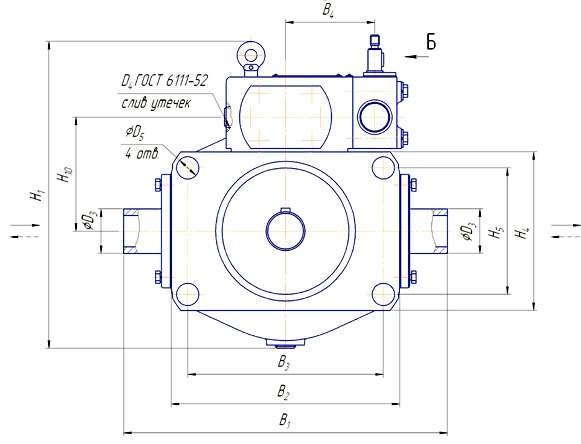

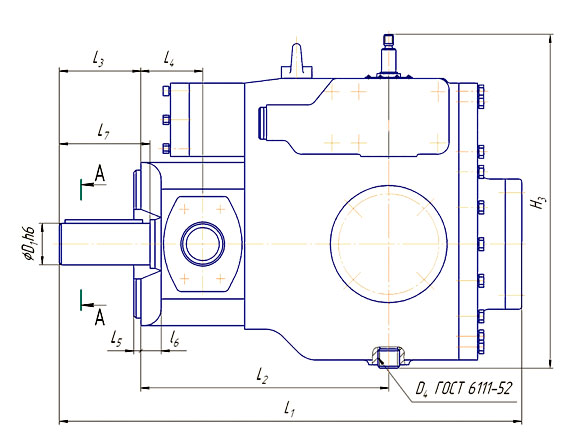

Габаритно-присоединительные размеры
| Обозначение | 32/35 | 63/35 | 125/35 | 250/35 |
|---|---|---|---|---|
| L1 | 338,2 | 388,3 | 483,5 | 598 |
| L2 | 173,5 | 210 | 265 | 332 |
| L3 | 70 | 69,5 | 84,5 | 100 |
| L4 | 47 | 57 | 71 | 87 |
| L5 | 5 | 6 | 8 | 8 |
| L6 | 17 | 20 | 25 | 32 |
| L7 | 65 | 74,9 | 99,8 | 120 |
| L10 | 571,8 | 618,8 | 757,5 | 871 |
| H1 | 240 | 291,5 | 361,5 | 431,5 |
| H2 | 333,5 | 349 | 454,5 | 501 |
| H5 | 94 | 112 | 142 | 174 |
| B1 | 246 | 290 | 372 | 440 |
| B3 | 144 | 172 | 220 | 268 |
| D1 | 28 | 35 | 45 | 55 |
| D3 | 34 | 40 | 51 | 68 |
| D4 | К 1/2" | К 1/2" | К 1" | К 1 1/4" |
| D5 | 11 | 14 | 18 | 21 |
| D6 | 105 | 125 | 155 | 195 |
| D9 | К 3/8" | К 3/8" | - | - |
| D10 | К 3/8" | К 3/8" | К 1/2" | К 3/4" |
| D11 | - | - | М 33х2 | М 33х2 |
Условное обозначение
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| 1 | РНА | С | 32, 63, 125, 250 | 35 | УХЛ, 0 | 4 |
| 1 | Исполнение |
Без индекса - без вспомогательного насоса, 1 - со вспомогательным насосом однопоточным, 2 - со вспомогательным насосом двухпоточным (по спец. заказу) |
| 2 | Тип насоса | РНА |
| 3 | Вид управления | Следящий |
| 4 | Рабочий объем | 32, 63, 125, 250 см3 |
| 5 | Номинальное давление | 35 МПа |
| 6 | Климатическое исполнение |
УХЛ - умеренно-холодный, О - тропический |
| 7 | Категория размещения | 4 |
Цену уточняйте у консультанта онлайн. Продукция в наличии.
Заказать гидронасос аксиально - поршневой регулируемый 1РНАС250\35 в компании ГидроМаш в Челябинске можно по тел. +7 (351) 247-65-68, +7 (351) 793-77-88, по E-mail:2476568@mail.ru или непосредственно со страницы сайта.

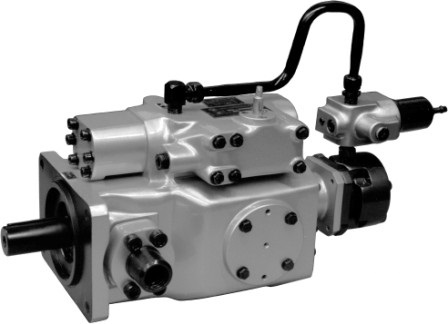

Насос аксиально-поршневой регулируемый используется для подачи масла под давлением до 35 МПа в гидросистемы разнообразных машин и агрегатов.
РНАС - нереверсивный насос по направлению потока рабочей жидкости.
РНАС как агрегат, представлен
- аксиально-поршневым насосом высокого давления;
- механизмом регулирования подачи;
- вспомогательным насосом низкого давления.
Оснащен следящим гидромеханизмом регулирования подачи.
Возможно установление любого объема подачи: от 0 до номинального.
Купить аксиально поршневой насос регулируемый 1РНАС250\35
Схемы
