Описание

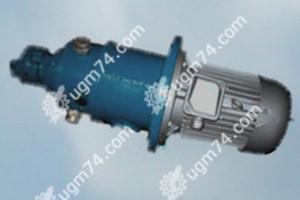

Комплектация агрегатов насосных А50НР, А50НС
- Насос типа 50НР (одноотводный или двухотводный)
- Насос смазочного типа БГ12-42 (пластинчатый насос)
- Асинхронный электродвигатель
- Соединительная муфта
Агрегаты применяются в механизмах гидропривода.
Основное применение насосные агрегаты А50НС (А50НР) получили в гидроагрегатах типа ГПД и типа ГПДВ, применяемых в составе гидравлических прессов ДГ24..., ДБ24..., ДЕ24... усилием 25-400 тс для прессования изделий из пластмасс.
Структура условного обозначения насосов А50НР, А50НС
| А50Н | С | 32 | / | 2 | 5 |
|
5,5-1 |
|
К Л П | ||||||||||||||||
| Исполнение по типу установки: | |||||||||||||||||||||||||
| К - на лапах | |||||||||||||||||||||||||
| без обозначения - фланцевое крепление | |||||||||||||||||||||||||
| Направление вращения вала: | |||||||||||||||||||||||||
| Л - левое вращение | |||||||||||||||||||||||||
| без обозначения - правое вращение | |||||||||||||||||||||||||
| Возможность погружного исполнения: | |||||||||||||||||||||||||
| П - погружное исполнение | |||||||||||||||||||||||||
| ПО4 - погружное общеклиматическое исполнение | |||||||||||||||||||||||||
| без обозначения - обычное исполнение | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Параметры электродвигателя: | |||||||||||||||||||||||||
| 5,5 - мощность 5,5 кВт | |||||||||||||||||||||||||
| 1 - 1000 об/мин | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Объём пластинчатого насоса (только для насоса 50 НС): | |||||||||||||||||||||||||
| без обозначения - 12,5 см³ | |||||||||||||||||||||||||
| 8 - 8 см³ | |||||||||||||||||||||||||
| 5 - 5 см³ | |||||||||||||||||||||||||
| 3,2 - 3,2 см³ | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Количество отводов: | |||||||||||||||||||||||||
| без обозначения - 1 отвод | |||||||||||||||||||||||||
| 2 - 2 отвода | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Рабочий объём поршневого насоса: | |||||||||||||||||||||||||
| 4 - 4 см³ | |||||||||||||||||||||||||
| 6,3 - 6,3 см³ | |||||||||||||||||||||||||
| 14 - 14 см³ | |||||||||||||||||||||||||
| 16 - 16 см³ | |||||||||||||||||||||||||
| 32 - 32 см³ | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Тип агрегата: | |||||||||||||||||||||||||
| Р - радиально-поршневой | |||||||||||||||||||||||||
| C - секционный (радильно-поршневой + пластинчатый) | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| Радиально-поршневой насосный агрегат на номинальное давление 50 МПа | |||||||||||||||||||||||||
Параметры насосных агрегатов А50НР, А50НС
|
Обозначение насосного агрегата |
Мощ-ность эл.дв., кВт |
Частота враще-ния, об/мин |
Насос порш. Р, МПа |
Насос порш. Q, л/мин |
Насос пласт. Р, МПа |
Насос пласт. Q, л/мин |
Габа- риты Ф х L, мм |
Масса, кг |
|
А50НР4-2,2-0,75 |
2,2 |
750 |
32,0 |
2,5 |
- |
- |
350х680 |
90 |
|
А50НС4 |
4,0 |
1500 |
32,0 |
5,5 |
6,3 |
16,0 |
246х645 |
67 |
|
А50НС4/4-40/6,3-1 |
4,0 |
1000 |
32,0 |
3,5 |
6,3 |
25,5 |
300х855 |
100 |
|
А50НР6,3-3-1К |
3,0 |
1000 |
32,0 |
5,5 |
- |
- |
350х830 |
90 |
|
А50НС6,3-4 |
4,0 |
1500 |
32,0 |
8,6 |
6,3 |
17,0 |
300х735 |
75 |
|
А50НС6,3-5,5 |
5,5 |
1500 |
32,0 |
8,6 |
6,3 |
17,0 |
350х795 |
90 |
|
А50НС6,3-7,5 |
7,5 |
1500 |
32,0 |
8,6 |
6,3 |
17,0 |
400х825 |
115 |
|
А50НС6,3/92,5-7,5 |
7,5 |
1500 |
32,0 |
8,6 |
16,0 |
105,6/12,5 |
350х1100 |
145 |
|
А50НС7,5/3,5-140/8-1 |
7,5 |
1000 |
32,0/32,0 |
7,5/3,5 |
6,3/6,3 |
140,0/8,0 |
300х375х1175 |
185 |
|
А50НС8/2-5,5 |
5,5 |
1500 |
32,0/32,0 |
5,15/5,15 |
2,5 |
17,5 |
350х825 |
90 |
|
А50НС8/82,5-7,5 |
7,5 |
1500 |
32,0 |
10,3 |
16,0 |
105,6/12,5 |
350х1125 |
145 |
|
А50НС10-5,5-1 |
5,5 |
1000 |
32,0 |
8,6 |
2,5 |
11,0 |
400х865 |
120 |
|
А50НР14/2-4(П) |
4,0 |
1500 |
32,0/32,0 |
8,5/8,5 |
- |
- |
300х630 |
75 |
|
А50НР16-3-1(П) |
3,0 |
1000 |
32,0 |
14,0 |
- |
- |
350х730 |
110 |
|
А50НР16-5,5 |
5,5 |
1500 |
32,0 |
22,0 |
- |
- |
350х730 |
125 |
|
А50НС16-5,5-1 |
5,5 |
1000 |
32,0 |
14,0 |
2,5 |
11,0 |
400х865 |
160 |
|
А50НС16-7,5 |
7,5 |
1500 |
32,0 |
22,0 |
2,5 |
17,0 |
400х865 |
160 |
|
А50НС16-56-80/16-18,5 |
18,5 |
1500 |
32,0 |
22,0 |
16,0 |
71,4/105,6 |
400х1185 |
270 |
|
А50НС32-15-1 |
15,0 |
1000 |
32,0 |
29,0 |
2,5 |
11,0 |
400х1090 |
260 |
|
А50НС32-18,5 |
18,5 |
1500 |
32,0 |
44,0 |
2,5 |
17,0 |
400х1090 |
260 |
|
А50НС32/2-37 |
37,0 |
1500 |
32,0/32,0 |
22,0/22,0 |
5,0 |
17,0 |
500х1190 |
385 |
|
А50НС63-37 (А50НС63/2-37) |
37,0 |
1500 |
32,0 |
88(44/44) |
2,5 |
17,0 |
500х1275 |
435 |
Схема строения насосного агрегата А50НС
Купить насосный агрегат можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по России и СНГ.
На складе компании ГидроМаш представлены радиально-поршневые насосные агрегаты
| Наименование агрегата | Мощность кВт | об/мин | Давление Мпа |
| Агрегат А50НР4-2,2-0,75 | 2,2 квт | 750 | 32 |
| Агрегат А50НС4 -2,2-0,75 | 2,2 квт | 750 | 32 |
| Агрегат А50НР4 -3-3-1К | 3 квт | 1000 | 32 |
| Агрегат А50НС4 -3-3-1К | 3 квт | 1000 | 32 |
| Агрегат А50НР4 \4-40\6,3-1 | 4 квт | 1000 | 37 |
| Агрегат А50НС4 \4-40\6,3-1 | 4 квт | 1000 | 37 |
| Агрегат А50НР4-5,5 | 5,5 квт | 1500 | 50 |
| Агрегат А50НС4-5,5 | 5,5квт | 1500 | 50 |
| Агрегат А50НР6,3-2,2-0,75 | 2,2 квт | 750 | 32 |
| Агрегат А50НС6,3 -2,2-0,75 | 2,2 квт | 750 | 32 |
| Агрегат А50НР6,3 -3-3-1К | 3 квт | 1000 | 32 |
| Агрегат А50НС6,3-3-3-1К | 3 квт | 1000 | 32 |
| Агрегат А50НР6,3 \4-40\6,3-1 | 4 квт | 1000 | 35 |
| Агрегат А50НС6,3 \4-40\6,3-1 | 4 квт | 1000 | 35 |
| Агрегат А50НР6,3-5,5 | 5,5 квт | 1500 | 32 |
| Агрегат А50НС6,3-5,5 | 5,5квт | 1500 | 32 |
Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!
Схемы
Нет фото схем, но скоро появятся!
