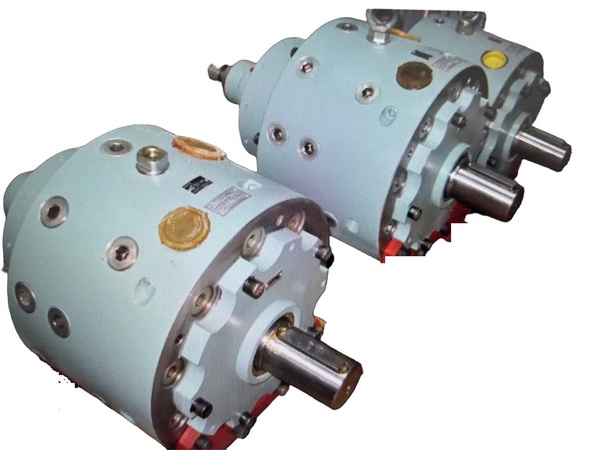

Радиально-поршневой регулируемый насос марки 50НРР125М предназначен для использования в гидроприводах согласно ГОСТ 17411-91.
Обеспечивает регулируемую подачу и постоянное направление потока рабочей жидкости.
- Рабочая жидкость: минеральные масла с вязкостью от 21 до 265 мм²/с (сСт)
- Температура рабочей жидкости: +10...+50 °C
- Температура окружающей среды: 0...+50 °C
- Рекомендуемые рабочие жидкости: ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 ТУ 38. 101413-78
- Номинальная тонкость фильтрации масла: 40 мкм
- Класс чистоты рабочей жидкости: 14 по ГОСТ 17216 –71
Насос радиально-поршневой регулируемый 50НРР125Р: параметры
| Наименование параметра | Значение параметра для | ||
| типоразмеров | |||
| 125 | 250 | 500 | |
| Номинальный рабочий объем насоса, см3: | |||
| а) радиально-поршневого; | 125 | 250 | 500 |
| б) шестеренного | 28 | 28 | 28 |
| Частота вращения, с | |||
| -номинальная; | 25 | 16,6 | 16,6 |
| -максимальная; | 25 | 25 | 16,6 |
| -минимальная | 5 | 5 | 5 |
| Подача насоса, л/мин: | |||
| а) радиально-поршневого: | |||
| -номинальная; | 159 | 211 | 423 |
| -минимальная | 16 | 21 | 42 |
| б) шестеренного | 33 | 22 | 22 |
| Давление на выходе из насоса, МПа: | |||
| а) радиально-поршневого: | |||
| -номинальное; | 50 | ||
| -максимальное | 63 | ||
| б) шестеренного: | |||
| -номинальное; | 2,5 | ||
| максимальное | 3 | ||
| Давление на входе в насос, МПа: | |||
| максимальное; | +0,05 | ||
| минимальное | -0,02 | ||
| Коэффициент подачи насоса, не менее: | |||
| а) радиально-поршневого; | 0,9 | ||
| б) шестеренного | 0,83 | ||
| КПД насоса, не менее | 0,91 | ||
| Мощность насоса, кВт | 143 | 190 | 380 |
| Полный 90% ресурс, ч | 7250 | ||
| 90% наработка до отказа, ч | 3900 | ||

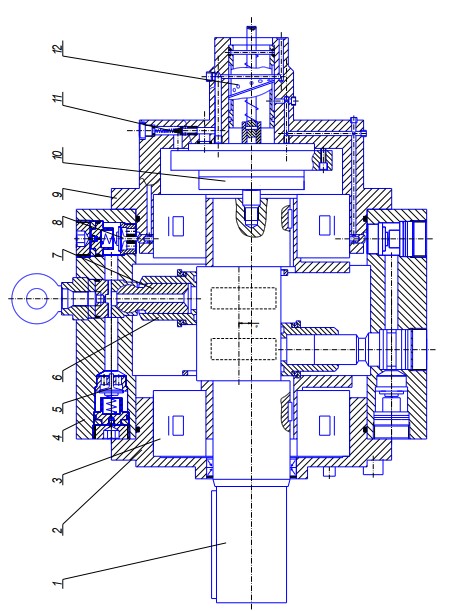

Конструкция и принцип работы насоса 50НРР125Р
Принцип основан на возвратно-поступательном движении поршней и цилиндров относительно друг друга. Кривошипно-шатунный механизм обеспечивает это движение.
Приводной эксцентриковый вал (кривошип) опирается на два подшипника, установленных в крышках насоса. На эксцентриковую часть вала опираются два ряда цилиндров по пять в каждом ряду.
В цилиндрах установлены поршни со сферическими головками, которые упираются в ответные сферы подпятников, закрепленных в корпусе.
Цилиндры с поршнями образуют шатуны. Цилиндры во время работы удерживаются на эксцентрике вала специальными кольцами.
В корпусе насоса расположены нагнетательные и сливные клапаны. При всасывании рабочая жидкость из картера насоса через пазы на эксцентрике вала поступает в рабочую камеру, образованную цилиндром и поршнем.
При нагнетании паз на валу выходит из соединения с отверстием в цилиндре, рабочая полость уменьшается, и масло через отверстие в поршне подходит к клапанам.
Сливной клапан закрывается, а нагнетательный клапан открывается, пропуская масло в коллектор, который просверлен в корпусе и ведет к отверстию нагнетания.

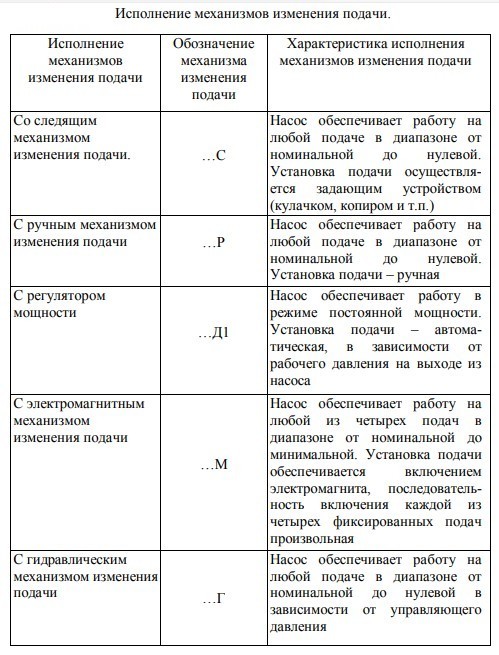

Регулирование подачи
Подача насосов 50НРР регулируется изменением угла наклона блока цилиндров относительно кривошипа с помощью сервопривода. При изменении угла наклона изменяется рабочий объем насоса, что приводит к изменению подачи.

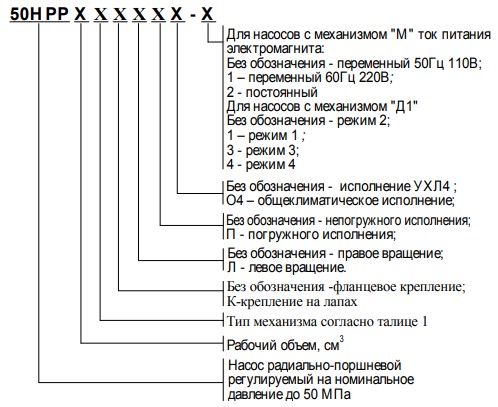

Маркировка насоса НРР
Графическое обозначение
Область применения:
50НРР125Р применяются практически во всех отраслях машиностроения, в том числе:
- Станочное оборудование
- Подъемно-транспортное оборудование
- Сельскохозяйственная техника
- Строительная техника
- Горнодобывающая техника
