- трубного монтажа
- Диаметр условного прохода - 20 мм
- Давление на входе ном./мин. - 10-0,35 МПа
- Диапазон регулировки давления 0,3-12,5 МПа
- расход рабочей жидкости ном. - 160 л/мин
- с рукояткой в качестве регулировочного устройства
- для районов с умеренным и холодным климатом
Принцип работы клапана
Клапан МКРВ-20/З Т2Р1 состоит из следующих основных деталей и узлов: корпуса 1, гильзы 7, клапана 6, пробок 2 и 4, пружины 5 и вспомогательного клапана 3.
Устройство и принцип работы М-КР и МКРВ не отличаются, только МКРВ более чувствительны к загрязнениям, т.е. более требовательны к чистоте масла.

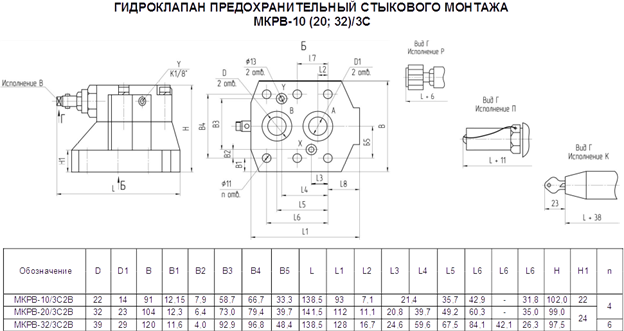

Есть различие в присоединительных размерах
гидроклапанов М-КР 10-10-1, М-КР 10-20-1, М-КР 10-32-1, М-КР 10-10-2, М-КР 10-20-2, М-КР 10-32-2, М-КР 20-10-2, М-КР 20-20-2, М-КР 20-32-2, М-КР 32-10-2, М-КР 32-20-2, М-КР 32-32-2 и
клапанов МКРВ 10/3 МР1, МКРВ 10/3 МР2, МКРВ 10/3 МР3, МКРВ 10/3 С2Р1, МКРВ 10/3 С2Р2, МКРВ 10/3 С2Р3, МКРВ 20/3 С2Р1, МКРВ 20/3 С2Р2, МКРВ 20/3 С2Р3, МКРВ 20/3 Т2Р1, МКРВ 20/3 Т2Р2, МКРВ 20/3 Т2Р3.
Гидроклапанов М-КР нет в модульном исполнении.
- гидравлический клапан
- клапан управляющий давлением
- редукционный
- трубного монтажа
- прямого действия
- номинальным давлением на входе 32 МПа
Обеспечивает постоянное давление на выходе из клапана с целью поддержания в отводимом потоке более низкого давления, чем в подводимом. Используется в гидросистемах и гидропередачах в качестве автоматического регулирующего устройства.
Применение клапана МКРВ 20/3 Т2Р1
- Упрощают изготовление гидравлических приводов
- Позволяют предельно сократить в гидросистеме количество трубопроводов
- Способствуют созданию благоприятных условий для модернизации оборудования
