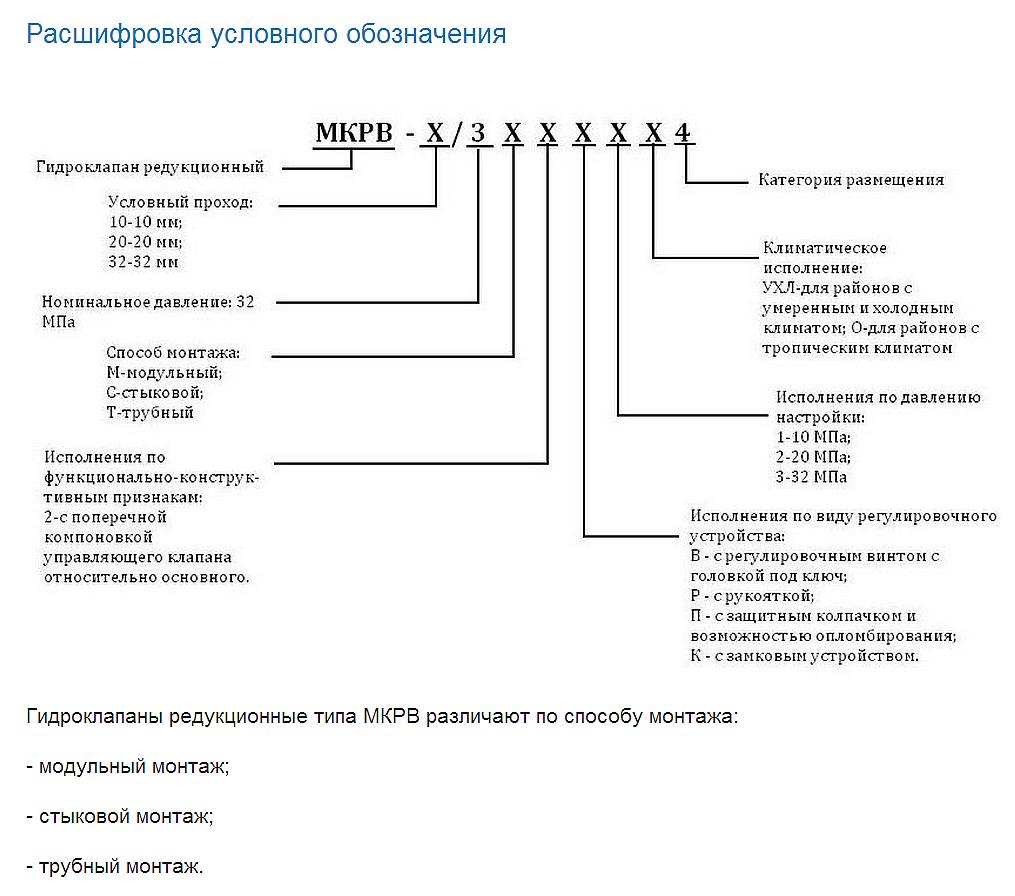

- модульного монтажа с диаметром условного прохода 10 мм
- с диапазоном регулировки давления 1,5-34,0 МПа,
- расход рабочей жидкости ном./макс./мин. - 63/100/0 л/мин,
- с рукояткой в качестве регулировочного устройства
- для районов с умеренным и холодным климатом
При выборе изделия необходимо учитывать, что гидроаппараты модульного монтажа требуют большего количества уплотнительных стыков. По техническим характеристикам уступают стыковым клапанам. Остановив свой выбор на редукционном клапане МКРВ-10/3МР1 учтите, что Вам потребуются специальные стяжки из стали с авр > 1000 МПа.
Для уплотнения стыков гидроклапанов МКРВ10/3-МР1, МКРВ10/3-МР2, МКРВ10/3-МР3 с Ду = 10 мм применяются кольца уплотнительные резиновые 012-016-25 (по ГОСТ 9833—73).

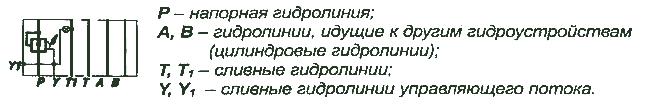

Редукционные клапаны МКРВ-10/ЗМ Р3по ТУ2-053-1759—85 редуцируют (понижают) давление в линии Р. Все остальные линии служат для беспрепятственного прохода масла.
Принцип работы клапана
Клапан МКРВ-10/ЗМ Р3 состоит из следующих основных деталей и узлов: корпуса 1, гильзы 7, клапана 6, пробок 2 и 4, пружины 5 и вспомогательного клапана 3.
Устройство и принцип работы М-КР и МКРВ не отличаются, только МКРВ более чувствительны к загрязнениям, т.е. более требовательны к чистоте масла.

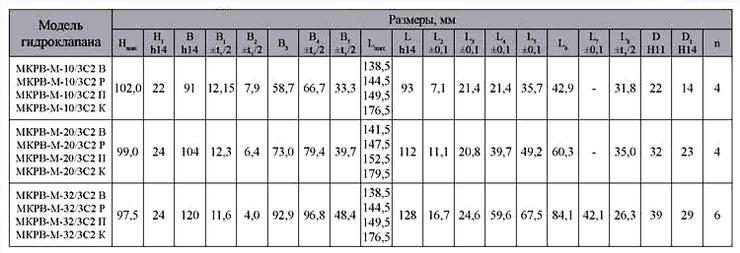

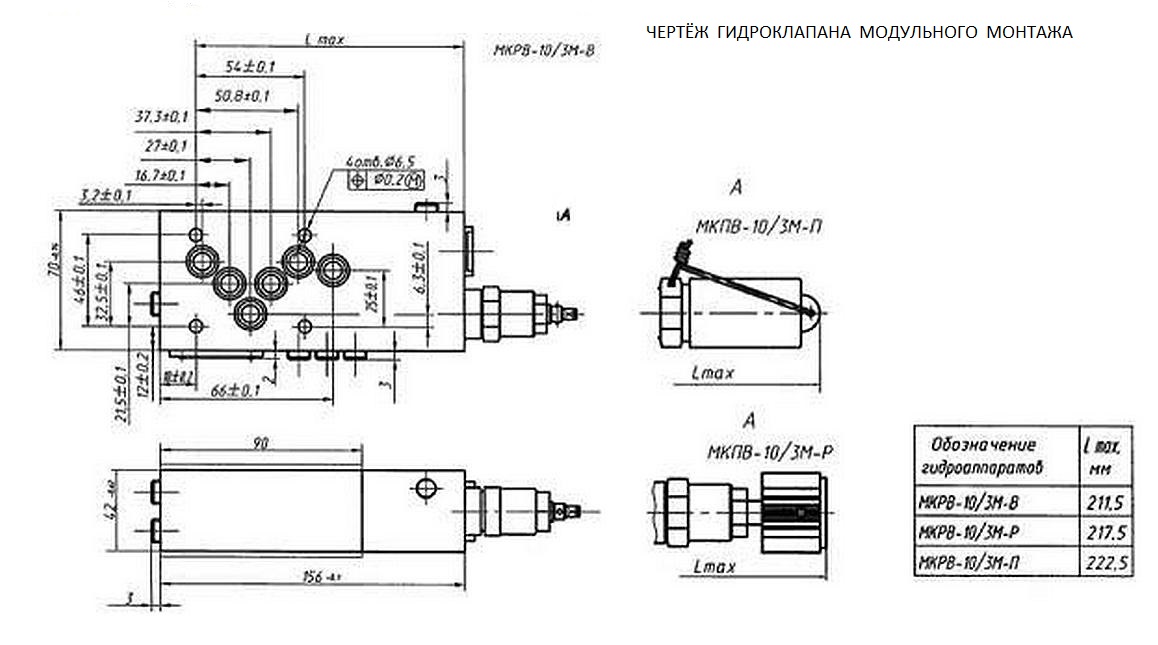

Есть различие в присоединительных размерах
гидроклапанов М-КР 10-10-1, М-КР 10-20-1, М-КР 10-32-1, М-КР 10-10-2, М-КР 10-20-2, М-КР 10-32-2, М-КР 20-10-2, М-КР 20-20-2, М-КР 20-32-2, М-КР 32-10-2, М-КР 32-20-2, М-КР 32-32-2 и
клапанов МКРВ 10/3 МР1, МКРВ 10/3 МР2, МКРВ 10/3 МР3, МКРВ 10/3 С2Р1, МКРВ 10/3 С2Р2, МКРВ 10/3 С2Р3, МКРВ 20/3 С2Р1, МКРВ 20/3 С2Р2, МКРВ 20/3 С2Р3, МКРВ 20/3 Т2Р1, МКРВ 20/3 Т2Р2, МКРВ 20/3 Т2Р3.
Гидроклапанов М-КР нет в модульном исполнении.
- гидравлический клапан
- клапан управляющий давлением
- редукционный
- модульного монтажа
- прямого действия
Обеспечивает постоянное давление на выходе из клапана с целью поддержания в отводимом потоке более низкого давления, чем в подводимом. Используется в гидросистемах и гидропередачах в качестве автоматического регулирующего устройства.
Применение клапана модульного монтажа МКРВ10/3МР3
- Упрощают изготовление гидравлических приводов
- Позволяют предельно сократить в гидросистеме количество трубопроводов
- Способствуют созданию благоприятных условий для модернизации оборудования
