Редукционный клапан МКPВ выполняет в гидросистеме понижение давления в напорной линии от избыточной нагрузки.
Линейка МКPВ 10/3 и МКPВ 6/3 поддерживает настроенный уровень давления носителя в отводимом потоке, обеспечивая работу при этом давлении, сниженном относительно давления подачи.
- прессов, станков, передвижных, литейно- литьевых и прочих гидрофицированных механизмов, устройств, машин;
- с несколькими гидравлическими двигателями и одним насосом для обеспечения их работы.
Технические данные и маркировка редукционных клапанов
У МКPВ 10/3 и МКPВ 6/3 различны и определяются большим числом факторов.
Понимание маркировки - возможность правильного подбора клапана под конкретную задачу.
- М – присоединительные размеры;
- КPВ – клапан редукционный на основе единых вставных элементов;
- 6 или 10 – условный проход 6/10 мм;
- М или С, идущие за 6/3 или 10/3, соответствуют способу монтажа (С – стыковой, М – модульный);
- последующие буквы В, Р, П обозначают вид элемента регулирововки (В – регулировочный винт с головкой под ключ; Р – рукоять; П –защитный колпачок и опломбирование);
- 1, 2 или 3 за литерами В, П, Р - ном. настраиваемое давление (без индекса – до 5; 1 – до 12,5; 2 – до 25; 3 – до 34 МПа);
- УХЛ – исполнение по климату: УХЛ - для умеренного и холодного, О –тропического;
- категория размещения в районах: 2 – общеклиматических, 4 – умеренного и холодного климата.
Редукционный клапан давления масла
В конструкции предусмотрен затвор с воздействием на него потока РЖ и спецпружины - задатчика. Сила сжатия пружины задает определенное давление, которое и поддерживает гидроклапан.
Работа
Работа МКРВ
- при давлении пружины, превышающем давление потока, клапан открыт;
- при давлении РЖ, превышающем усилие пружины, клапан частично перекрывает поток и редуцирует давление.
Необходимо помнить: редукционный клапан в состоянии понизить давление, но не повысить его.

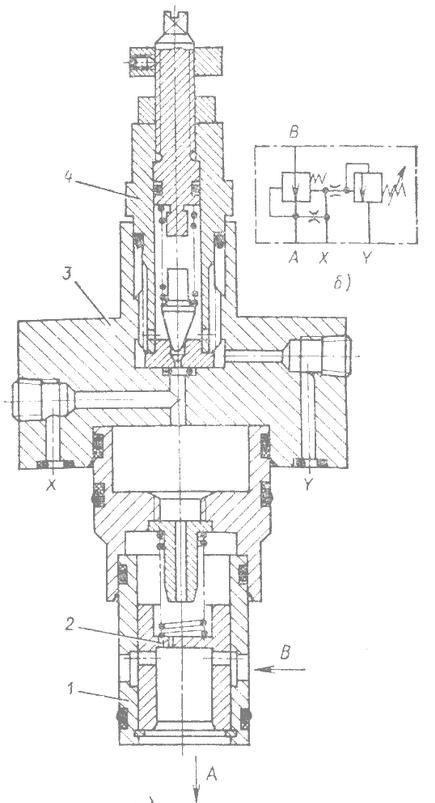

Давление потока РЖ, подведенного сквозь канал А к торцу основного клапана сквозь демпфер 19 клапана 10 в его перегородку, переходит в надклапанную полость под затвор управляющего клапана с возникновением силы, пытающейся снять конический клапан 4 с седла 5.
Этой силе противопоставлено сжатие пружины 2, подстроенного на определенное давление винтом 3. Когда усилие от созданного давления превзойдет силу пружины, конический клапан сдвигается и пропускает часть рабочей среды на слив в канал В.
Одновременно через демпфер 19 клапана 10 начнется прохождение РЖ с возникновением перепада давления на торцах 10 клапана с его поднятием, что пропустит РЖ по радиально находящимся в гильзе 9 отверстиям и канал В.
Снижение давления до показателя, когда усилие пружины превзойдет усилие, создаваемое потоком РЖ, прикроет конический клапан 4 управляющего клапана. Расход сквозь демпфер понизится, снизив перепад давления на торцах клапана 10.
Усилием пружины 11 клапан прикроется и восстановит заданное давление.
При необходимости разделение слива потока управления от основного в отверстие Д корпуса устанавливается заглушка с резьбой М5, а в отверстие Y устанавливается присоединительный штуцер с резьбой К1/8" для слива управляющего потока.
Заводом поставляются клапаны с объединенным сливом основного и управляющего потоков, а в отверстии Y установлена пробка К1/8".
В предохранительных гидроклапанах МКПВ-.../3,3 и МКПВ-.../3,4 на корпусе управляющего клапана установлен электромагнитный гидрораспределитель ВЕ6.
