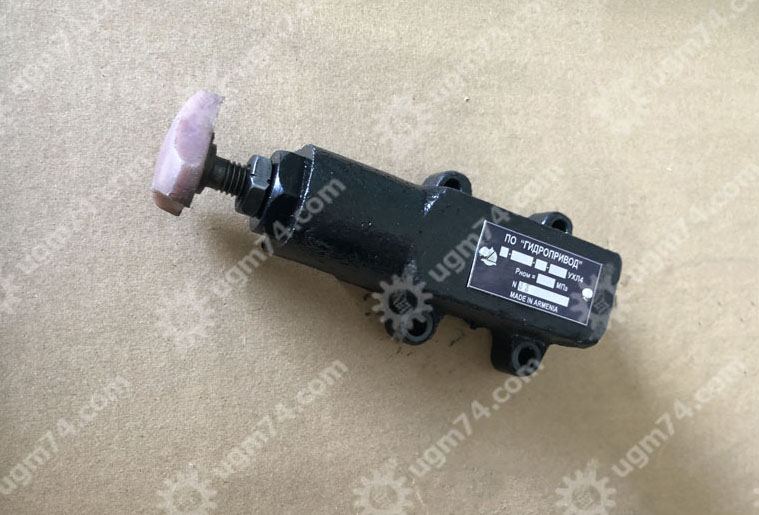

Возможно применение М-ПКА на минеральном масле аналогичного качества с кинематической вязкостью 10...400 сСт с 14 классом чистоты по ГОСТу 17216-71 в гидросистемах, оснащенных фильтрами с номинальной тонкостью фильтрации до 25 мкм.
Классификация исполнения по давлению на
10 Мпа клапан М-ПКА-3,2-00;
20 МПа клапан М-ПКА-3,2-01;
32 МПа клапан М-ПКА-3,2-02.
Условное обозначение М-ПКА - клапанов в климатическом исполнении УХЛ
|
Позиция |
Наименование |
| 1 | Корпус |
| 2 | Седло |
| 3 | Клапан(запорный элемент) |
| 4 | Табличка |
| 5 | Пружина |
| 6 | Пружина |
| 7 | Упор |
| 8 | Гайка |
| 9 | Винт |
| 10 | Моховичок |
| 11 | Гайка М-10 6Н |
| 12 | Кольцо резиновое |
| 13 | Кольцо резиновое |
| 14 | Пробка К1/4” |
| 15 | Заклепка 2х5 ГОСТ 10299-68 |
| 16 | Штифт |
Как устроен и работает
Рабочая жидкость подается под клапан 3 через отверстие в седле 2 (рис.).
Превышение давления в гидравлической системе выше настроенного усилия пружины 6 заставляет клапан 3 преодолевать созданное пружиной сопротивление со смещением вправо и соединением линий давления и слива, в результате давление в системе падает.
Понижение давления ниже настроенного усилия пружины заставляет клапан сместиться влево с перекрыванием потока масла на слив, в результате давление в системе поднимается до настроенной величины.
Руководство по эксплуатации
Обслуживание клапанов осуществляется лицами, хорошо знакомыми с их устройством и рекомендациями по эксплуатации.
Не следует эксплуатировать клапан на критических величинах, превосходящих рекомендованные технические величины.
Во избежание несчастных случаев следует регулярно осуществлять:
- внешний осмотр соединений гидросистемы;
- проверку работоспособности контрольно-регистрирующей аппаратуры;
- замену фильтроэлементов гидросистемы;
- не производить ремонтные работы при работающей гидросистеме;
Этапы монтажа
- извлечь из внутренней полости транспортные заглушки,
- слить консервационную жидкость,
- промыть клапан назначенной к использованию рабочей жидкостью.
Возможен горизонтальный, вертикальный и наклонный варианты установки клапанов при условии свободного доступа к регулировочному винту.
Чистота и геометрическая точность поверхности монтажной плиты, к которой крепятся клапаны стыковой поверхностью, обеспечивает плотное их прилегание.
Рекомендации по эксплуатации
В системе следует подготовить устройство для отвода воздуха, наличие которого обеспечивает нормальную работу клапанов и всей гидравлической системы.
В рабочем процессе следует смотреть за чистотой минерального масла, т.к. загрязняющие частицы при попадании на рабочие поверхности деталей клапана приводят к неустойчивости его работы.
При регулировке давления величина давления на сливе должна оставаться не выше 0,15 МПа.
На каждый эксплуатируемый клапан должен присутствовать паспорт с указанием количества отработанных часов, режимов эксплуатации с прописанными в нем: температурой рабочей жидкости, давлением настройки, потоком, цикличностью нагружения.
Основные технические характеристики
| Наименование | Модель клапана | ||
| М-ПКА-3,2 | М-ПКА-3,2-01 | М-ПКА-3,2-02 | |
| Условный диаметр Ду, мм | 4 | 4 | 4 |
| Давление настройки, МПа | |||
| номинальное | 10 | 20 | 32 |
| максимальное | 12,5 | 25 | 40 |
| минимальное | 0,3 | 1 | 2 |
| Поток рабочей жидкости, л/мин | |||
| номинальный | 3,2 | 3,2 | 3,2 |
| максимальный | 4,5 | 4,5 | 4,5 |
| минимальный | 0,2 | 0,2 | 0,2 |
| Давление на сливе, МПа | 0,15 | 0,15 | 0,15 |
| Давление пробное, МПа | 45 | 45 | 45 |
| 90% ресурс, ч | |||
| До 10 МПа | 2600 | 2600 | 2600 |
| До 20 МПа | 1800 | 1800 | 1800 |
| До 32 МПа | 1500 | 1500 | 1500 |
| Масса, кг | 1,0 | 1,0 | 1,0 |
