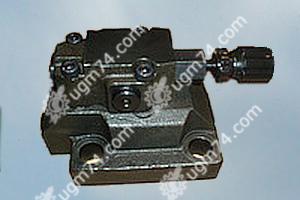

Клапан МКПВ 20/3 С2Р3 (аналог 20-32-2-11)
- Диаметр условного прохода - 20 мм
- Номинально давление настройки - 32 МПа
- Диапазон регулировки давления 5...35 МПа
- Расход рабочей жидкости номинальный 160 л/мин
- Рекомендован для районов с умеренным и холодным климатом.
- Управление ручное, без эл/магнитной разгрузки
Предохранительный клапан принцип действия
Схемы работы и их условное графическое обозначение представлено в фото-галерее ниже "Предохранительные клапаны давления непрямого действия типа МКПВ стыкового монтажа."
Присоединительные отверстия:
Р - подвод основного потока рабочей жидкости под давлением
Т - отвод в сливную линию основного потока
Х - подвод либо отвод потока управления в сливную гидравлическую линию
Для нормального функционирования требуется минеральное масло следующих характеристик:
- тонкость фильтрации - 40-80 мкм,
- вязкость - 22-200,
- работающие при температуре от +10 до +70 °С.
Принцип действия подробно изложен на странице раздела клапаны МКРВ стыкового монтажа и принципиально одинаков для группы клапанов:
МКПВ 10/3 С2 Р1 МКПВ 10/3 С2 Р2 МКПВ 10/3 С2 Р3 МКПВ 20/3 С2 Р1 МКПВ 20/3 С2 Р2 МКПВ 20/3 С2 Р3 МКПВ 32/3 С2 Р1 МКПВ 32/3 С2 Р2 МКПВ 32/3 С2 Р3 МКПВ 10/3 С3 Р1 МКПВ 10/3 С3 Р2 МКПВ 10/3 С3 Р3 МКПВ 20/3 С3 Р1 МКПВ 20/3 С3 Р2 МКПВ 20/3 С3 Р3 МКПВ 32/3 С3 Р1 МКПВ 32/3 С3 Р2 МКПВ 32/3 С3 Р3 МКПВ 10/3 С4 Р1 МКПВ 20/3 С4 Р1
- предохранительный
- встраиваемый
- непрямого действия
Гидроклапан предохранительный МКПВ 20/3 С2 Р3
Используется в качестве автоматического регулирующего устройства для предохранения гидравлических систем в условиях больших расходов:
- от перегрузки при повышении давления,
- поддержания установленной величины давления,
- дистанционной разгрузки гидравлических систем.
Клапаны МКПВ 203 /С2 Р3 находят применение в гидроприводах станков, литейных машин, прессов, литьевых машин, мобильной техники и другого гидрофицированного оборудования
