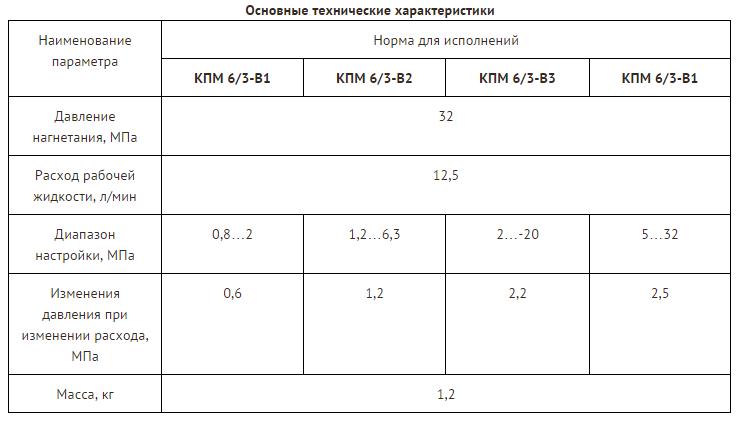

Описание
- Диаметр условного прохода - 6 мм
- Давление нагнетания - 32 МПа
- Давление настройки - до 2 МПа
- Диапазон регулировки давления 0,8...2 МПа
- Расход рабочей жидкости - 12,5 л/мин
- Регулировочный винт с квадратной головкой
Требования к рабочей жидкости
Предохранительный клапан КПМ 6/3 В1 работает на чистом минеральном масле ИГП 18 ТУ38-101-413-78 при температуре масла от 0 до +70оС, а также на Промгидроле П20М2 ТУ6-02-1140-79 при температуре рабочей жидкости от +30 до +45оС при температуре окружающей среды от 0 до +50оС.
Устройство и принцип работы гидроклапана КПМ 6/3 В1
Строение клапанов предохранительных КПМ 6/3 В1 КПМ 6/3 В2 КПМ 6/3 В3 КПМ 6/3 В4 можно посмотреть здесь.
- гидравлический
- предохранительный
- модульного монтажа
Предохранительный клапан КПМ 6/3 В1 применение
КПМ 6/3 В1 широко используется в гидравлических системах станков, прессов и других механических машин.
Назначение
Основное назначение предохранительного клапана КПМ 6/3 В1, как и других гидроклапанов группы предохранительных:
- предохранение гидравлических систем от перегрузок
- поддержание постоянного давления гидросистем

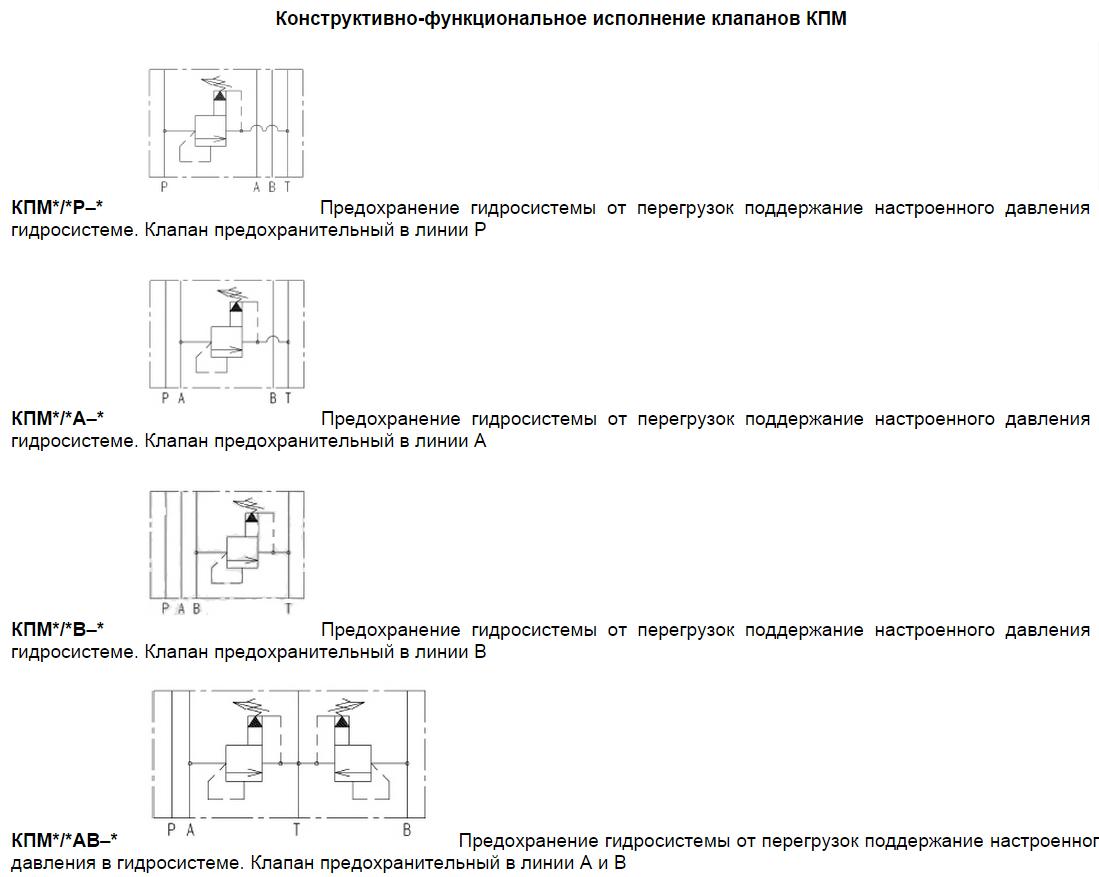

Схемы
