Описание

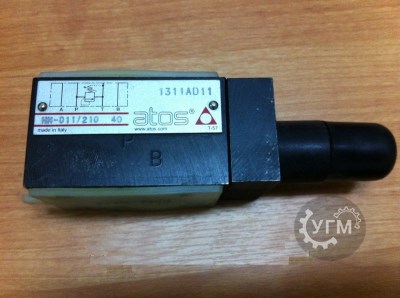

Клапаны Atos HMP, НМ, КМ
| Монтажное положение | Любое |
| Характеристика стыковочной поверхности | Шероховатость Ra 0.4, неплоскостность 0,01/100 (ISO 1101) |
| Температура окружающей среды | от -20 до +70°C |
| Рабочая жидкость | Гидравлические масла по DIN 51524...535, другие жидкости в соответствии со структурой обозначения |
| Рекомендуемая вязкость | 15...100 сСт при 40°C (ISO VG 15÷100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом показателе β ≥ 75 |
| Температура рабочей жидкости | от -20 до +60°С (стандартные или /WG уплотнения), от -20 до +80 °С (уплотнения /PE) |
Итальянский предохранительный клапан типа HMP, HM, KM разработан для предотвращения перегрузки гидросистемы и поддержания в ней давления на постоянном уровне.
Клапаны работают в гидросистемах с гидравлическими минеральными маслами или синтетической жидкостью, обладающей сходными смазывающими характеристиками.
Сфера применения
гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Настройка давления осуществляется путем ослабления контргайки 2 и поворота винта 3 закрытого колпачком 4. По запросу возможна поставка варианта с рукояткой 5, вместо регулировочно винта 3.
Вращение по часовой стрелке увеличивает давление.
Предохранительные клапаны доступны в 3-х исполнениях по размеру
- HMP - размер 06 по ISO4401;
MAX расход 35 л/мин;
MAX давление до 350 бар (35 МПа) - HM - размер 06 по ISO4401;
MAX расход 120 л/мин;
MAX давление до 350 бар (35 МПа) - KM - размер 10 по ISO4401;
MAX расход 120 л/мин;
MAX давление до 350 бар (35 МПа)
