- Диаметр условного прохода - 32 мм
- Давление нагнетания ном. - 2,5 МПа
- Расход рабочей жидкости номинальный 200 л/мин
Монтаж клапанов Г54-25 резьбовой: отверстия корпуса для подключения линий имеют коническую резьбу K3/8.
В настоящее время данные клапаны заменяются гидроклапанами типа Г54-32, Г54-34 или Г54-35 - А,Б, В, Д (исполнение по давлению) с П или без (исполнение по присоединению).
Принцип работы клапанов Г54-
Устройство, схему работы и принцип работы клапанов Г54-25М БГ54-25М ВГ54-25М ДГ54-25М Г54-32М БГ54-32М ВГ54-32М ДГ54-32М ПГ54-32М ПБГ54-32М ПВГ54-32М ПДГ54-32М Г54-34М БГ54-34М ВГ54-34М ДГ54-34М ПГ54-34М ПБГ54-34М ПВГ54-34М ПДГ54-34М АГ54-35М Г54-35М БГ54-35М ВГ54-35М ДГ54-35М ПАГ54-35М ПГ54-35М ПБГ54-35М ПВГ54-35М ПДГ54-35М смотрите на странице "Гидроклапан давления тип Г54-3, Г54-2"
Требования к рабочей жидкости гидроклапана давления Г54-
Гидроклапаны давления работают на чистых минеральных маслах с кинематической вязкостью от 20 до 200 сСт и температурой от +10 до +70oС при температуре окружающей среды от +10 до +50oС.
Количество механических примесей в масле в процессе эксплуатации не должно превышать 0,005% по весу, а воды — 0,05%. Размер частиц, содержащихся в масле, не должен превышать 0,025 мм.
При изменении вязкости рабочей жидкости более чем на 20% от первоначальной необходимо произвести ее замену.
Перед установкой гидроклапана давления необходимо удалить из корпуса полиэтиленовые заглушки, ввернуть в корпус штуцера и присоединить к ним подводящие и отводящие трубопроводы.
- Гидроаппаратура регулировки давления
- Предохранительный или последовательности или переливной
- Резьбовой монтаж

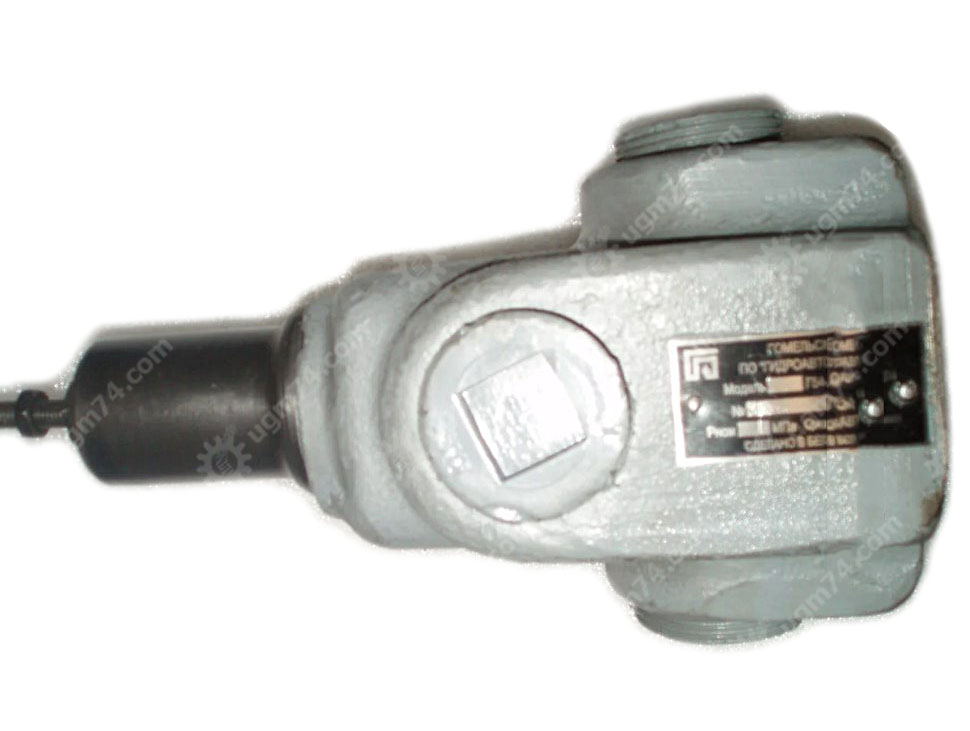

Клапан давления Г54-25М предназначен для использования в гидросистемах станков и других гидрофицированных машин в качестве:
- гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке;
- гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление);
- предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;
- переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
Клапан давления, выполненный по схеме работы как предохранительный, переливной или последовательности регулирует поток до себя.
