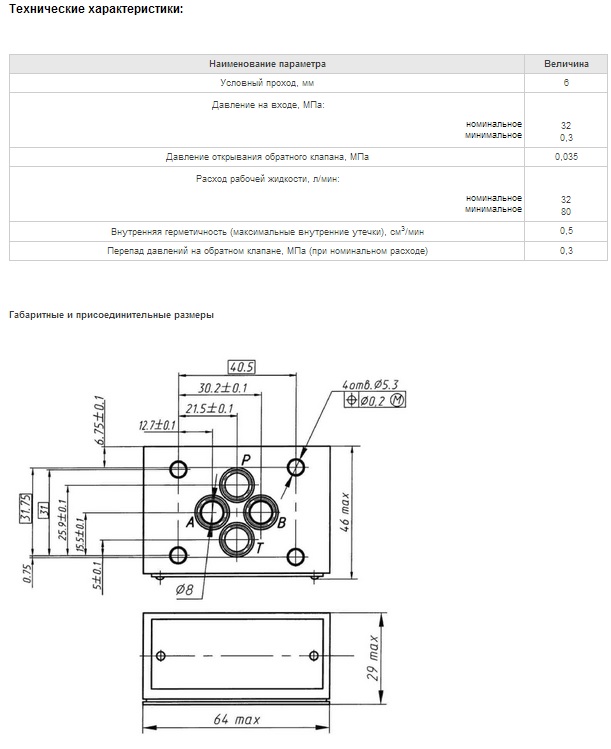

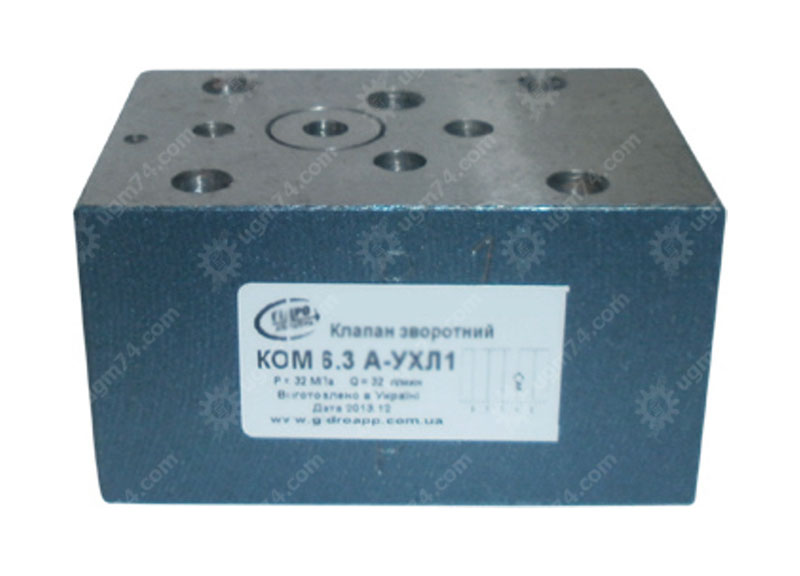

КОМ 6/3

Условный проход, мм - 6

Давление на входе, МПа - 32

Давление открытия обратного клапана, МПа - 0,035

Расход рабочей жидкости, л/мин - 32

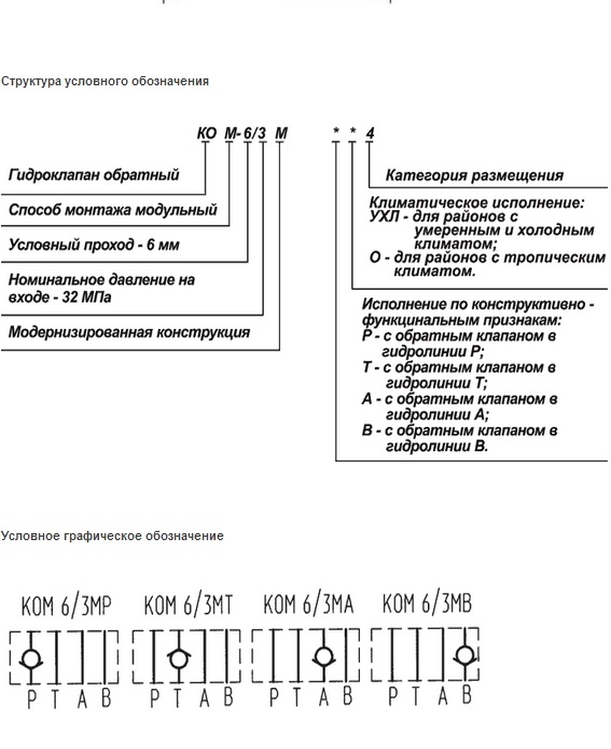

Конструктивные исполнения обратного клапана КОМ6/3

• Р- с запорным элементом в гидролинии Р,
• Т- с запорным элементом в гидролинии Т,
• А- с запорным элементом в гидролинии А,
• В- с запорным элементом в гидролинии В

Устройство и принцип работы

В свободном состоянии клапан остаётся закрытым при помощи пружины. Клапан открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Гидравлические жидкости

Гидравлические жидкости на основе минеральных масел. Требования к минеральным маслам: чистое минеральное масло марки ИГП 18 ТУ 38-101-413-78 при температуре масла от 20 до 50 °С. или на промгидроле П20М2 при температуре рабочей жидкости от +30 до +45 °С. Тонкость фильтрации масла не более 25 мкм. Класс чистоты масла не грубее 12 по ГОСТ 17216-71. Температура окружающий среды от +1 до +45 °С.

Использование

• Для обхода дросселирующих устройств
• Для запирания одного из направлений потока
• В качестве перепускных для защиты сливных фильтров при их  засоре
• Для создания давления подпора в гидросистеме

В исполнении КОМ 6/3Р обратный клапан установлен в линии Р,

в исполнении КОМ 6/3А обратный клапан установлен в линии А,

в исполнении КОМ 6/3В обратный клапан установлен в линии В,

в исполнении КОМ 6/3Т обратный клапан установлен в линии Т

(пропускает поток сверху вниз, создавая подпор).

Клапаны КОМ6/3  имеют размер стыковой полости - толщину 27 мм, номинальный расход жидкости 10 л/мин при давлении 0,4 МПа.

Быстрый переход на обратный клапан КОМ 10/3.

Основное по разделу.

• Обратный клапан (или невозвратный клапан)
• Направлялющая гидроаппаратура
• Конструктивные исполнения: Р, Т, А, В
• модульного монтажа

КОМ 6/3

Обратный Клапан КОМ используется для одностороннего запирания потока рабочей жидкости, при этом свободное пропускание движущейся жидкости возможно в одном направлении. При движении потока в противоположном (обратном) направлении гидроклапаны перекрывают поток.

Применение

Клапаны обратные модульного монтажа КОМ6/3 находят применение в машиностроении, автомобилестроении, тракторостроении и других отраслях промышленности.
