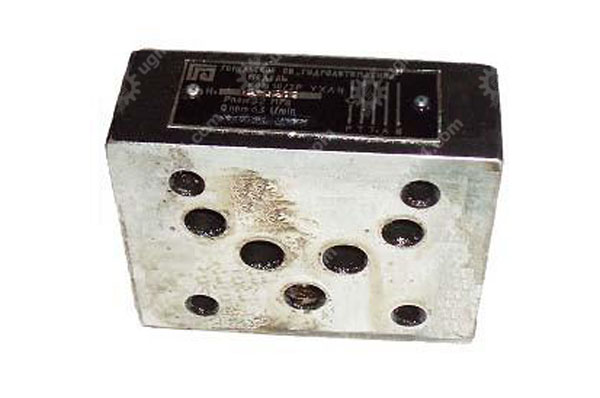

КОМ 10/3

Условный проход, мм - 10

Давление на входе, МПа - 32

Давление открытия обратного клапана, МПа - 0,05

Расход рабочей жидкости, л/мин - 63

Конструктивные исполнения обратного гидроклапана КОМ10/3

• Р- с запорным элементом в гидролинии Р,
• Т- с запорным элементом в гидролинии Т,
• А- с запорным элементом в гидролинии А,
• В- с запорным элементом в гидролинии В

Устройство и принцип работы

В свободном состоянии клапан остаётся закрытым при помощи пружины. Клапан открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Гидравлические жидкости КОМ10/3

Гидравлические жидкости на основе минеральных масел. Требования к минеральным маслам: чистое минеральное масло марки ИГП 18 ТУ 38-101-413-78 при температуре масла от 20 до 50 °С. или на промгидроле П20М2 при температуре рабочей жидкости от +30 до +45 °С. Тонкость фильтрации масла не более 25 мкм. Класс чистоты масла не грубее 12 по ГОСТ 17216-71. Температура окружающий среды от +1 до +45 °С.

Использование

• Для обхода дросселирующих устройств
• Для запирания одного из направлений потока
• В качестве перепускных для защиты сливных фильтров при их  засоре
• Для создания давления подпора в гидросистеме

Клапан обратный КОМ 10/3 выпускается взамен клапанов КОМ 102 с аналогичными размерами.

В исполнении КОМ 10/3Р обратный клапан установлен в линии Р,

в исполнении КОМ 10/3А обратный клапан установлен в линии А,

в исполнении КОМ 10/3В обратный клапан установлен в линии В,

в исполнении КОМ 10/3Т обратный клапан установлен в линии Т

(пропускает поток сверху вниз, создавая подпор).

Переход на обратный клапан КОМ 6/3.

Основное по разделу.

• Обратный гидроклапан или невозвратный
• Направлялющая гидроаппаратура
• Конструктивные исполнения:Р, Т, А,В
• модульного монтажа

Клапан обратный КОМ10/3 аналог клапанов КОМ102

Обратный Клапан КОМ используется для одностороннего запирания потока рабочей жидкости, при этом свободное пропускание движущейся жидкости возможно в одном направлении. При движении потока в противоположном (обратном) направлении гидроклапаны перекрывают поток.

Гидроклапан обратный КОМ 10/3 применение

Клапаны обратные модульного монтажа КОМ10/3 находят применение в машиностроении, автомобилестроении, тракторостроении и других отраслях промышленности.
