- Диаметр условного прохода - 20 мм
- Номинально давление на входе - 20 МПа
- Расход рабочей жидкости ном./макс. - 125/160 л/мин
Представители данной группы Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37 состоят из корпуса и закалённого клапана, который пружиной прижимается к уплотняющему седлу.
Подробно устройство и работа клапана.
Когда поток рабочей жидкости проходит в заданном направлении, клапан под действием давления жидкости отходит от седла. В обратном направлении пружина и давление прижимают клапан к седлу и запирают поток.
- Обратный гидроклапан (или невозвратный клапан)
- Резьбовое исполнение по присоединению
- Направлялющая гидроаппаратура

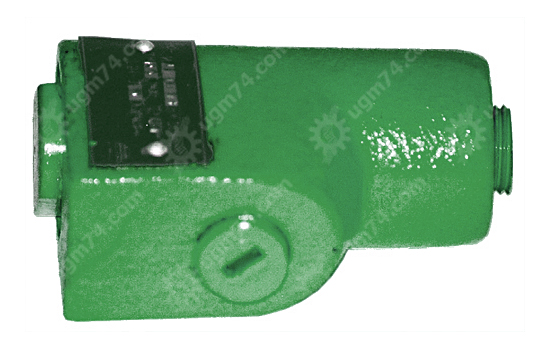

Обратный клапан Г 51-34 (или невозвратный) используется для одностороннего запирания потока рабочей жидкости, при этом свободное пропускание движущейся жидкости возможно в одном направлении.
При движении потока в противоположном направлении гидроклапаны запирают поток.
Гидроклапан обратный Г 51-34: использование
- Для обхода дросселирующих устройств
- Для запирания одного из направлений потока
- В качестве перепускных для защиты сливных фильтров при их засоре
- Для создания давления подпора в гидросистеме
Клапаны находят применение в гидросистемах станков, литейных машин, прессов, литьевых машин, мобильной техники и другого гидрофицированного оборудования.
