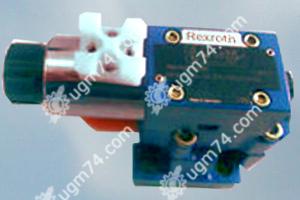

Rexroth DBW10 B2-52/200-EG24N9K4 ограничения давления

• Max давление, бар - 350
• Давление настройки, бар - 200
• Пропускная способность, л/мин - 250
• Условный проход, мм - 10
• По типу управления разгрузкой электроуправляемый
• В обесточенном состоянии - открыт

Клапан Dbw Rexroth: устройство

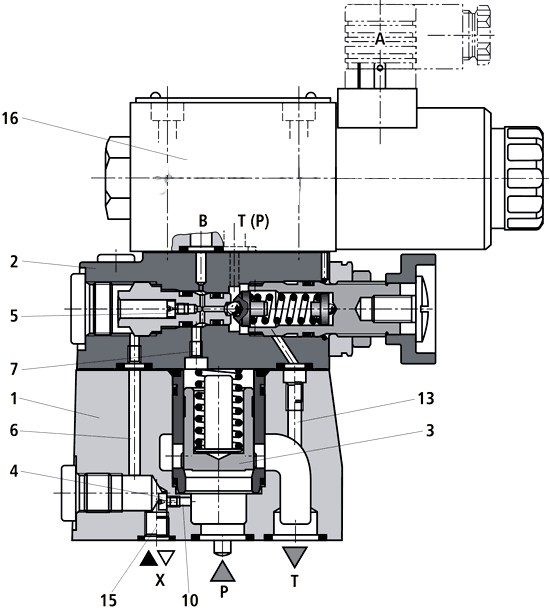

Клапаны DBW функционируют по тому же принципу, что и клапаны DB. Однако снятие нагрузки на основном золотнике (3) достигается путем регулирования встроенного золотникового распределителя (16).

Давление в канале Р воздействует на основной золотник (3). Одновременно давление в каналах управления (6) и (7), снабженных соплами (4) и (5), действует на нагруженную пружиной сторону основного золотника (3) и на шар (8) управляющего клапана (2).

Если давление в канале Р поднимается выше значения, установленного для пружины (9), шар (8) поджимается к пружине (9). Сигнал об этом поступает по каналам управления (10) и (6) из канала Р.

Рабочая жидкость с нагруженной пружиной стороны основного золотника (3) начинает двигаться по каналу управления (7) через отверстие сопла (11) и шар (8) в полость установки пружины (12).

Отсюда она поступает внутренне (как и у типа DB…–) по каналу управления (13) или внешне (у типа DB…Y) по каналу управления (14) в бак.

В зависимости от сопел (4) и (5) возникает градиент давления на основном золотнике (3), открывается соединение между каналами Р и Т.

Теперь рабочая жидкость двигается от канала Р к каналу Т при поддержании установленного рабочего давления.

Через канал "Х" (15) с клапана ограничения давления снимается нагрузка или подается другое давление (вторая ступень давления).

Устройство, принцип работы клапанов (описание)

Гидравлические клапаны Rexroth в линейке ООО Гидромаш

Rexroth ZDB 6 VP2-42/200V,

Rexroth ZDR 6 DA2-33/75Y,

Rexroth ZDR 6 DP1-43/75YM,

Rexroth Z2FS 10-5-33/V,

Rexroth Z2FSK 6-2-11/2QV,

Rexroth DR 20-5-52/350 YM,

Rexroth DBW 10 B2-52/200-EG24N9K4,

Rexroth DA 6 VA2-41/315-10M,

Rexroth DR 6 DP2-53/75УМ,

Rexroth DR 20-4-45/200УМ,

Rexroth ZDB 10,

Rexroth DA 6 VA2A5X/350FSM | R901224223,

Rexroth DR6 DP2-53/210УМ

технические характеристики, необходимые для выбора клапана, чертежи представлены в галерее.

Цену на клапан Rexroth DBW10 B2-52/200-EG24N9K4 уточняйте у консультанта онлайн, по электронной почте 2476568@mail.ru или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.

Продукция в наличии. Звоните!

Rexroth

• резьбового присоединения
• клапаны ограничения давления
• с непрямым управлением
• со встроенным гидрораспределителем

  Исполнение клапана:
  без обозначения = клапан с непрямым управлением (комплексный)
  C = управляющий клапан без блока основного золотника (типоразмер не вписан)
  C = управляющий клапан с блоком основного золотника (вписан размер клапана 10 или 30)
  T = управляющий клапан без блока основного золотника для установки на плите (типоразмер не вписан)

Клапаны давления DBW10-B2-5X/...G24(W230)

Применяются для ограничения рабочего давления и управления разгрузкой.
