Описание
| Наименование параметра | Величина | |||
| КЕМ 102-1 | КЕМ 102-2 | КЕМ 102-3 | КЕМ 102-4 | |
| Условный проход, мм | 10 | |||
| Давление настройки, МПа: номинальное max |
2,5 2,8 |
6,3 7,0 |
10,0 11,2 |
20,0 23,0 |
| Расход рабочей жидкости, л/мин: номинальное max min |
40 40 1 |
|||
| Номинальный перепад давлений, МПа | 0,5 | |||

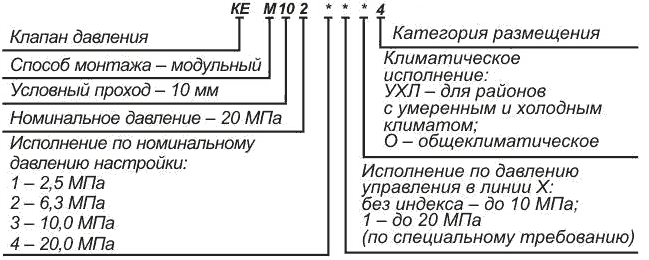

Структура условного обозначения
Пожалуйста, уточняйте цену на клапан давления КЕМ102-1(2,3,4) у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88.
Продукция в наличии. Звоните!

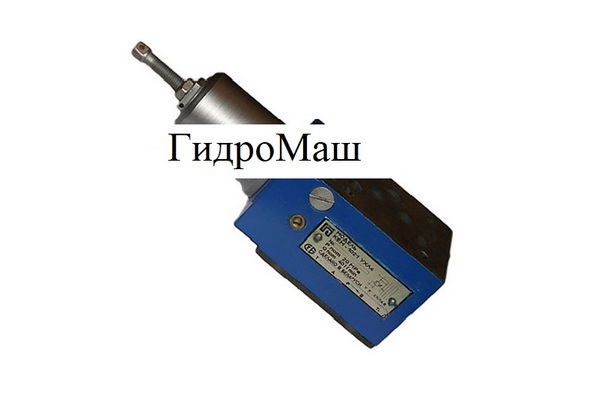

Клапаны давления КЕМ102-1, КЕМ102-2,КЕМ102-3,КЕМ102-4 разработаны для гидросистем станков и прочих гидрофицированных машин и могут выполнять роль клапана
- разности давлений,
- последовательного,
- предохранительного,
- переливного.
| Назначение | Условное графическое обозначение | ||
| Для поддержания разности давлений в подводимом и отводимом потоках (клапан разности давлений) |  |
||
| Для пропускания потока жидкости при достижении в управляющей линии У или линии дистанционного управления ДУ 2 заданной величины давления: а) Определяемой настройкой пружины и величиной давления на выходе из аппарата; б) Определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо X, либо ДУ 1 |
 |
||
| Для пропускания потока жидкости в обоих направлениях при достижении в управляющих линиях У или ДУ 2 и X (или ДУ 1 ) заданной разности давления, определяемой настройкой пружины. |  |
||
| Для пропукания потока жидкости при достижении в нем заданной величины давления: а) определяемой настройкой пружины и давлением в линии Х (или ДУ 1 ); б) определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо Х, либо ДУ 1 |  |
||
Р - напорная гидролиния;
А 1 В - гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии);
T, Т 1 - сливные гидролинии; У, Х - гидролинии управляющего потока (гидролинии дистанционного управления)

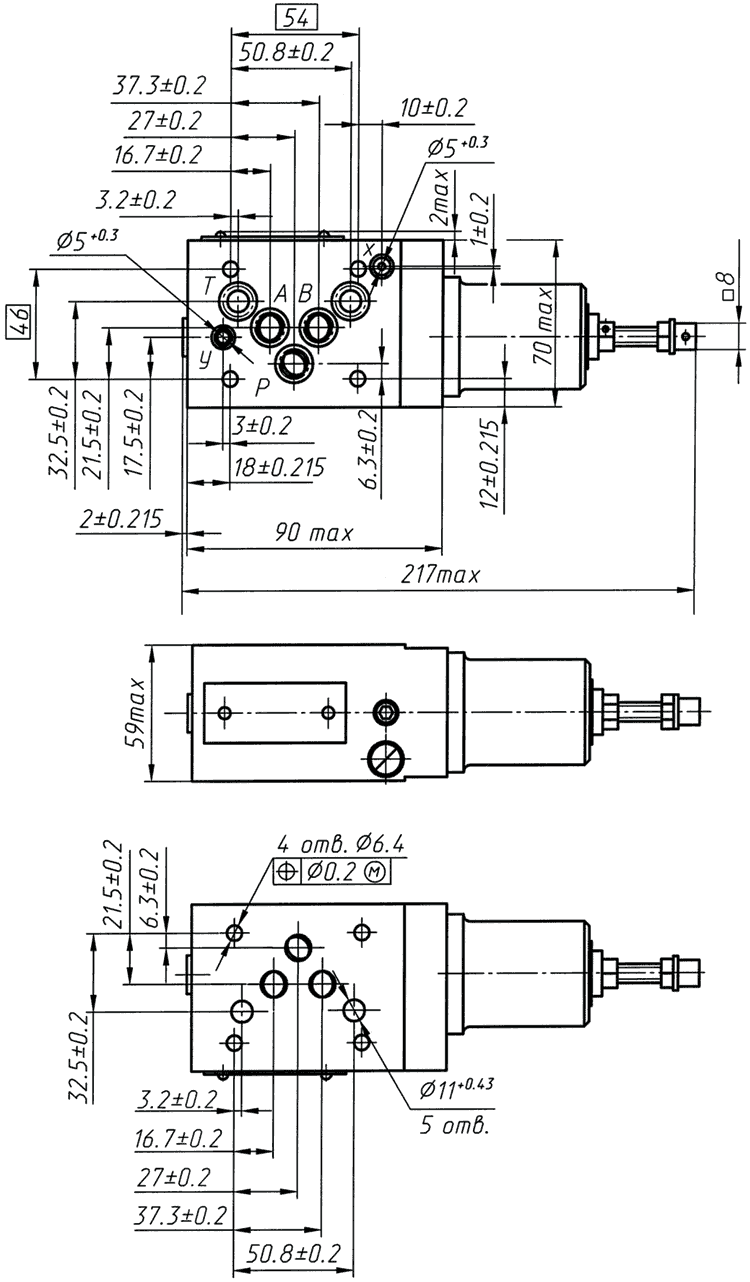

Схемы
