Описание
| Параметры | значения |
| Рабочее давление, кгс/см | 4 |
| Пробное давление, кгс/см | 6 |
| Условный проход, мм | 10 |
| Вес (без масла) кг, не более | 0,8 |

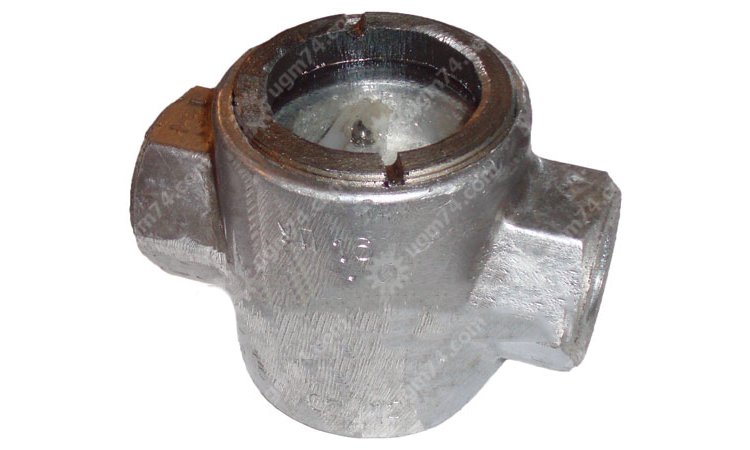

Указатели потока серии УП предназначены для визуального наблюдения в централизованных смазочных системах охлаждения за потоком жидкого смазочного материала или эмульсии с кинематической вязкостью 4...400 мм²/ с (сСг) при t окр. среды 1...55°С и смазочного материала 5...50°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАТЕЛЕЙ ПОТОКА УП
Указатели потока изготавливаются в 2-ух исполнениях на Ду:
- 10, 16, 20, и 25 мм с резьбовым присоединением;
- 32, 40 и 50 мм с фланцевым присоединением.

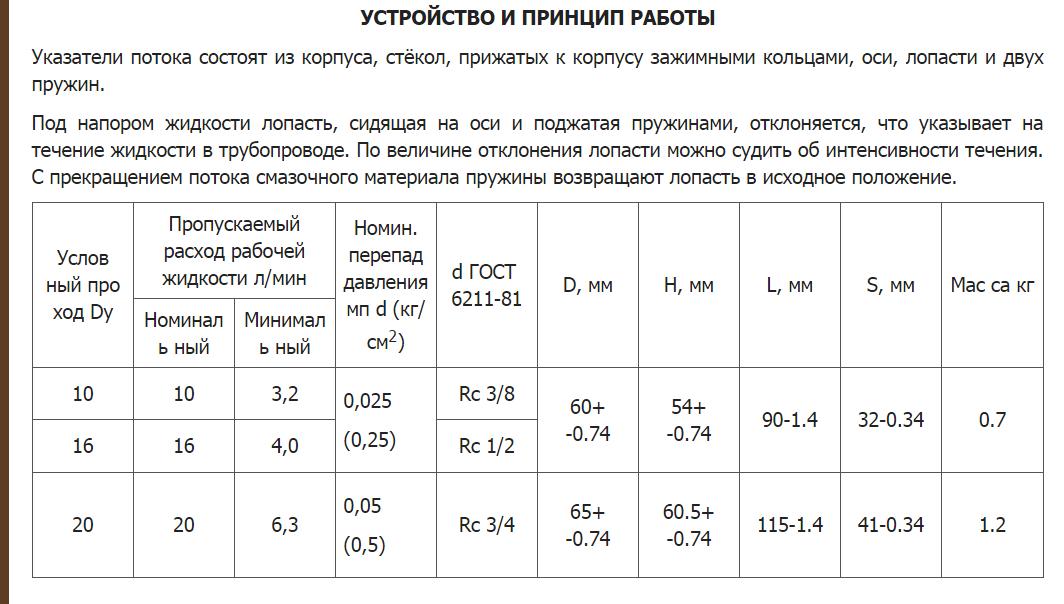

Основные параметры при номинальном давлении 0,4 МГ1а (4 кгс/см2) и размеры указателей потока должны соответствовать указанным на рисунке.
Схемы
