Описание

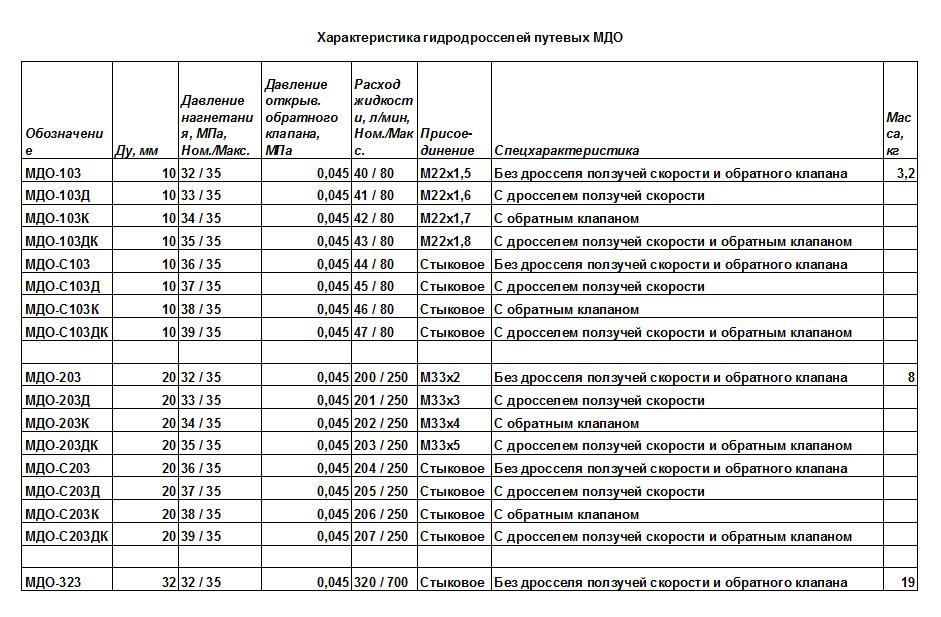

| Тип | Ду, мм | P нагнетания, МПа, Ном./Макс. | P открыв. обратного клапана, МПа | Расход жидкости, л/мин, Ном./Макс. | Присое-динение |
Спец хар-ка |
Вес, кг |
| МДО-203 | 20 | 32 / 35 | 0,045 | 200 / 250 | М33х2 | Без дросселя ползучей скорости и обр. клапана | 8,0 |
| МДО-203Д | С дросселем ползучей скорости | ||||||
| МДО-203К | С обр. клапаном | ||||||
| МДО-203ДК | С дросселем ползучей скорости и обр. клапаном | ||||||
| МДО-С203 | Стыковое | Без дросселя ползучей скорости и обр. клапана | |||||
| МДО-С203Д | С дросселем ползучей скорости | ||||||
| МДО-С203К | С обр. клапаном | ||||||
| МДО-С203ДК | С дросселем ползучей скорости и обр. |
Гидродроссели путевые типа МДО предназначены для регулирования работы исполнительных органов гидрофицированных машин и механизмов.
Регулируют:
- движение (скорость) в процессе работы,
- торможение в конце хода,
- быстрое возвращение в исходное положение.
Вид управления: механический.
Исполнение по присоединению С - стыковое.
Требование к минеральному маслу
- тонкость фильтрации - не менее 25 мкм,
- вязкость масла в пределах 10-200 сСт при t +10...+70оС (t окр. среды +1...+40оС).
