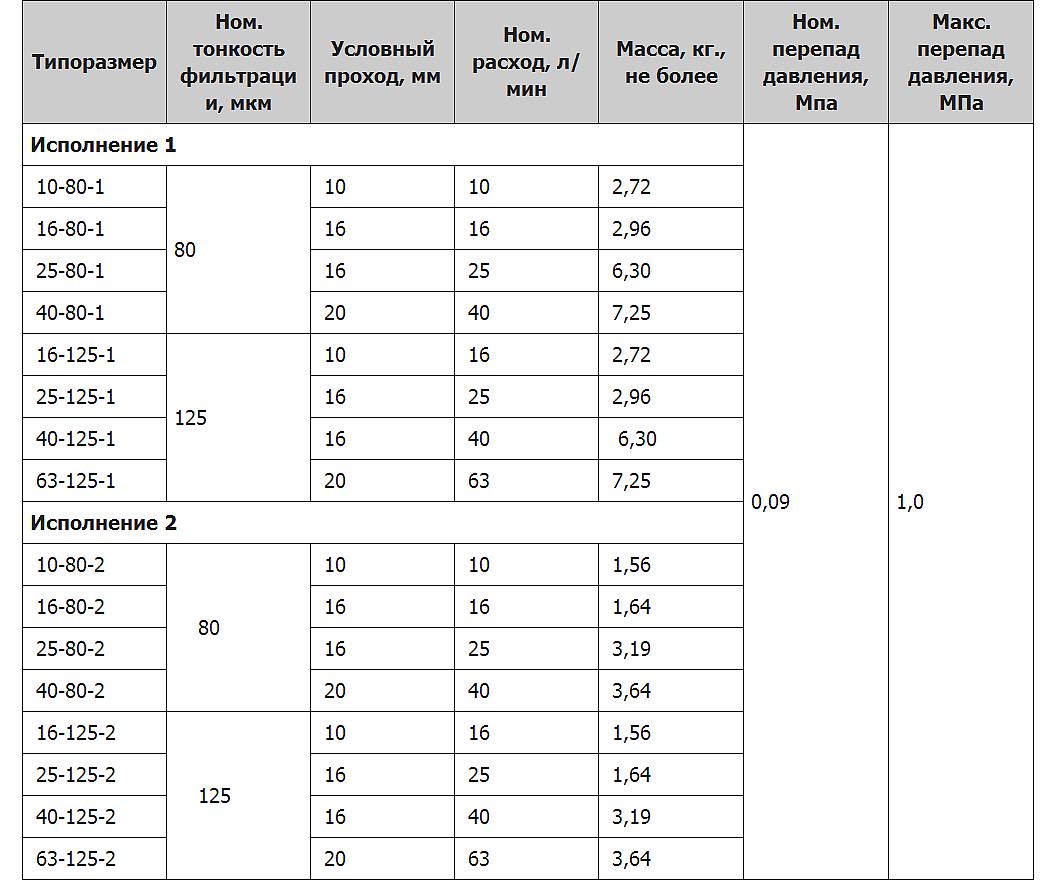

Типоразмер |
Ном. тонкость фильтрации, мкм |
Условный проход, мм |
Ном. расход, л/мин |
Масса, кг., не более |
Ном. перепад давления, Мпа |
Макс. перепад давления, МПа |
|
Исполнение 1 |
0,09 |
1,0 |
||||
|
10-80-1 |
80 |
10 |
10 |
2,72 |
||
|
16-80-1 |
16 |
16 |
2,96 |
|||
|
25-80-1 |
16 |
25 |
6,30 |
|||
|
40-80-1 |
20 |
40 |
7,25 |
|||
|
12,5-125-1к |
125 |
16 |
12,5 |
3 |
||
|
16-125-1 |
125 |
10 |
16 |
2,72 |
||
|
25-125-1 |
16 |
25 |
2,96 |
|||
|
40-125-1 |
16 |
40 |
6,30 |
|||
|
63-125-1 |
20 |
63 |
7,25 |
|||
|
Исполнение 2 |
||||||
|
10-80-2 |
80 |
10 |
10 |
1,56 |
||
|
16-80-2 |
16 |
16 |
1,64 |
|||
|
25-80-2 |
16 |
25 |
3,19 |
|||
|
40-80-2 |
20 |
40 |
3,64 |
|||
|
16-125-2 |
125 |
10 |
16 |
1,56 |
||
|
25-125-2 |
16 |
25 |
1,64 |
|||
|
40-125-2 |
16 |
40 |
3,19 |
|||
|
63-125-2 |
20 |
63 |
3,64 |
|||

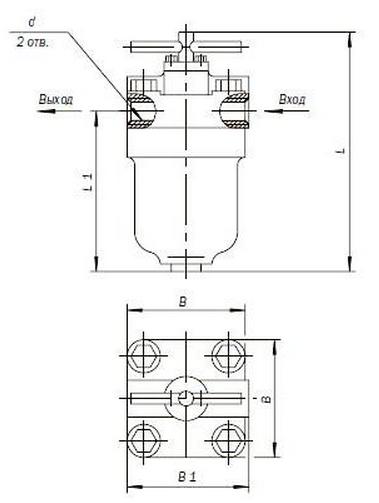

Устройство щелевых фильтров
Фильтр представляет собой стакан, закрытый крышкой.
Ось расположенная внутри стакана центрируется в крышке. На ней закреплён фильтрующий пакет. Рукояткой, установленной на внешнем конце оси фильтра, фильтрующий пакет вручную поворачивается в процессе очистки масла.
Принцип работы, размеры, аналоги
Фильтр щелевой пластинчатый
тонкость фильтрации 80мкм в корпусе с резьбовым присоединением
тонкость фильтрации 80мкм встраиваемый
тонкость фильтрации 125мкм в корпусе с резьбовым присоединением
- 12,5-125-1К
- 25-125-1К
- 50-125-1
- 63-125-1К
тонкость фильтрации 125мкм встраиваемый
На сайте можно оформить заказ на щелевой фильтр 50-125-1. Воспользуйтесь формой заказа звонка, задайте вопрос онлайн-консультанту или по тел. в Челябинске +7 (351) 793-77-88.
Щелевой фильтр 50-125-1
- фильтрация минеральных масел
- фильтрации СОЖ (смазочно-охлаждающих жидкостей)
- тонкость фильтрации 125 мкм
- исполнение встраиваемое, монтируемое непосредственно на корпусе механизма

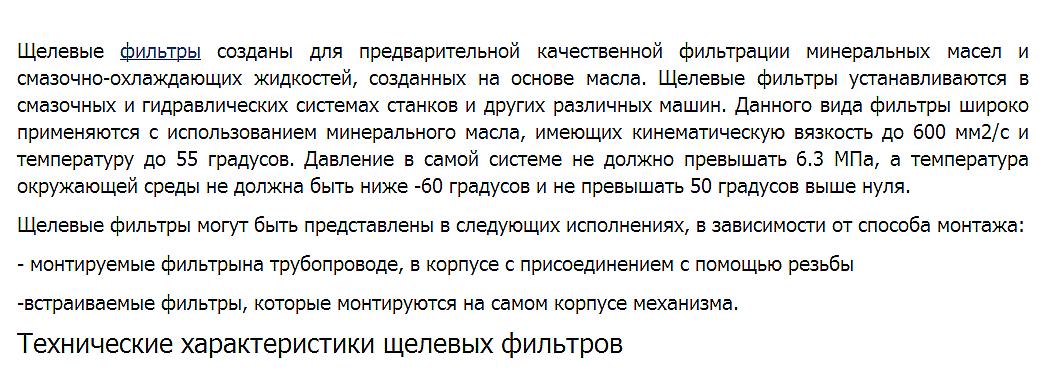

Щелевые фильтры с ручной очисткой осуществляют предочистку минерального масла, имеющего кинематическую вязкость до 600 мм2/с и температуру до 55 градусов.
Климатическое исполнение - по ГОСТ15150-69.
Технические условия - ГОСТ 21329-75.
