Описание

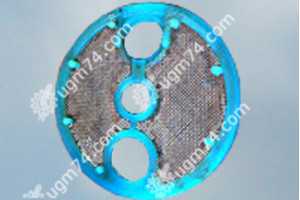

Сетчатый фильтр типа АС42-5.., ВС42-5.. и С42-54А применяют для очистки гидравлических жидкостей (в т.ч. минерального масла кинематической вязкостью до 500 мм²/с) от механических примесей.
Как правило, монтируют в смазочные и гидросистемы токарно-винторезных, шлифовальных станков, машин.
t жидкости должна быть +10...+70°С, t окр. среды должна составлять не выше +55°С.
Климатическое исполнение:
УХЛ4 - для холодного и умеренного, О4.1 - для тропического.
Тип АС42-5.. имеет резьбовое, ВС42-5.. – стыковое присоединение.
Производят по ТУ2-053-1614-82.
Гидравлический сетчатый фильтр: условное обозначение
Первая цифра - тонкость фильтрации, литеры определяют вид присоединения, далее цифровой типоразмер номинального расхода, последним указано исполнение по климату.
Фильтры сетчатые смотрите здесь.
