напорно-сливной Ф-10

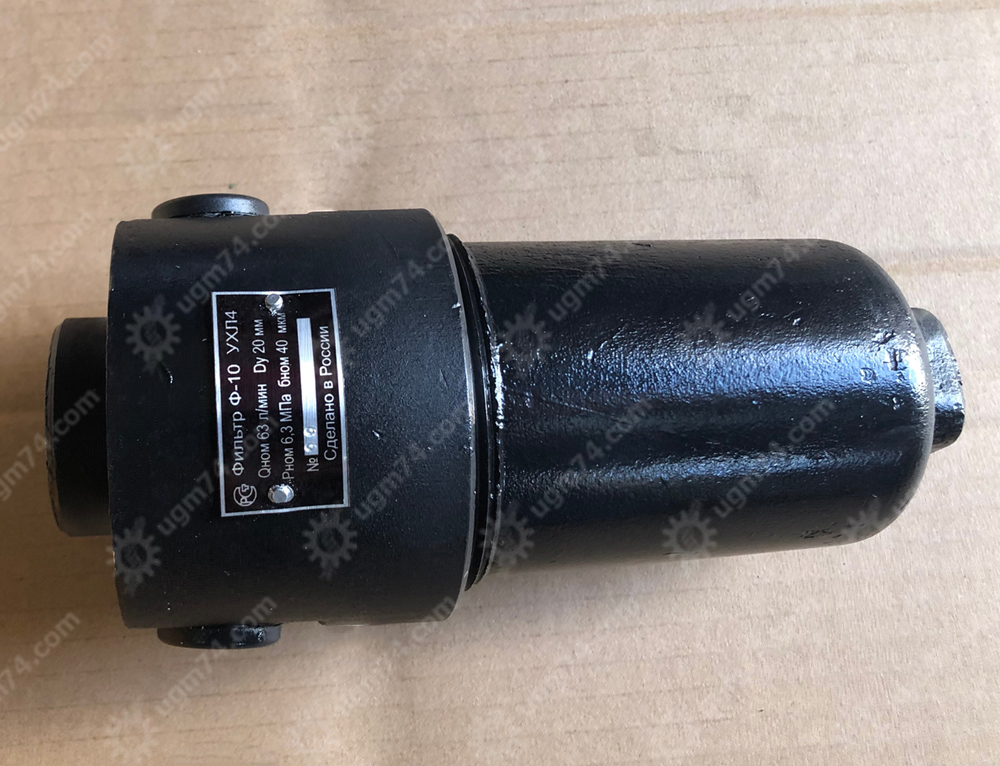

Схематический рисунок фильтры напорные-сливные Ф-10

Габаритные и присоединительные размеры фильтра Ф10:

I – вход; II – выход; 1 – головка; 2 – экран; 3 – линза; 4 – седло; 5 – фильтрующий элемент; 6 – стакан; 7 – клапан

Как устроен и работает фильтр

Фильтр (см. рис.) представляет стакан с головкой, имеющей входную и выходную полости с размещенными в ней линзой, экраном, предохранительным клапаном и седлом, фиксирующим фильтрующий элемент.

Неочищенная жидкость подводится к входной полости фильтра, проходит очистку на шторе фильтроэлемента и через выходную полость доставляется конечному потребителю.

По мере загрязнения фильтра перепад давлений между полостями входной и выходной увеличивается, что в определенных условиях вызывает срабатывание предохранительного клапана.

Смещение предохранительного клапана с экраном вверх приводит к появлению красного круга на наружном торце линзы, зрительно сигнализирующего о засорении фильтрующего элемента, и часть требующего очистки потока жидкости проходит мимо фильтрующего элемента.

Особенности установки и обслуживания

Расконсервировав и убрав заглушки, установите фильтр в магистрали вертикально.

Отключив систему и понизив давление до 0, отсоедините стакан, извлеките требующий замены фитроэлемент и вставьте новый, после чего соедините стакан с головкой.

Фильтр напорно-сливной Ф10 с визуальным индикатором загрязненности, рассчитанный на номинальное давление 6,3 MPa, разработан для очистки от механических примесей:

• минеральных масел, имеющих вязкость до 500 мм2/с в границе температур 1...80°C,
• огнестойких жидкостей класса HFC (промгидрол) в границе температур 1...60°C C,
• огнестойких жидкостей класса HFD (ГЖ-ФК типа “Софол”) кинематической вязкости до 500 мм2/с в границе температур 1...80°C.

Для температуры окружающий среды 1...40°C.

Исполнение по климату и категория размещения Ф10:

• УХЛ4 для стран умеренного климата,

• О4.1 для стран тропического климата.

Расшифровка условного обозначения масляного фильтра Ф10

• «Ф10 16-10/6,3 М УХЛ4» фильтр Ф10 имеет метрическую присоединительную резьбу, тонкость фильтрации 10 м, условный проход 16 мм, номинальное давление 6,3 MPa в границе температур 1…80°C, рекомендован для стран с умеренным климатом - УХЛ, категории размещения - 4;
• идентично «Ф10 16-10/6,3 УХЛ4», но конической резьбой;
• идентично «Ф10 16-10/6,3 О4.1» для стран с тропическим климатом (климатическое исполнение О, категория размещения 4.1);
• идентично «Ф10Н 16-10/6,3 О4.1» для огнестойких жидкостей для стран с тропическим климатом (климатическое исполнение О, категория размещения 4.1).

Заказать напорный фильтр Ф-10 в компании ГидроМаш в Челябинске по тел +7 351 247-65-68, +7 351 793-77-88 или по E-mail: 2476568@mail.ru
