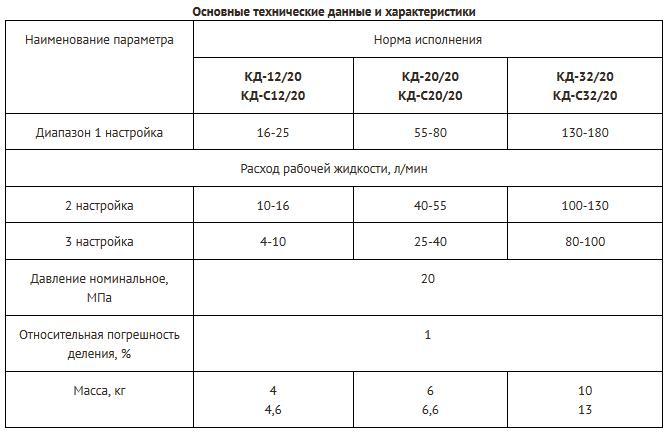

| Дроссель КД-С 20/20 | ||
| 1 | Диапазон 1 настройка | 55-80 |
| 2 | Расход рабочей жидкости, л/мин | |
| 2 настройка | 40-55 | |
| 3 настройка | 25-40 | |
| 3 | Давление номинальное, МПа | |
| 4 | Относительная погрешность деления, % | |
| 5 | Масса, кг | 6 / 6,6 |

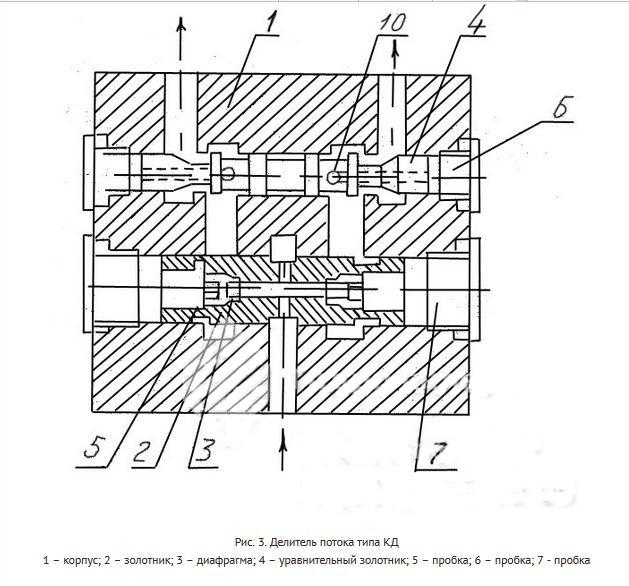

Устройство и работа делителя потока (расхода)
1- корпус,
2- золотник,
3- 3 диафрагма,
4- уравнительный золотник,
5, 6, 7- пробки.
Для изменения настройки аппарата отвинтите пробку 7, выньте из корпуса золотник 2, выверните пробки 5, установите необходимые диафрагмы, находящиеся в расточке пробки 7, и соберите аппарат в обратном порядке.
Другие товары данной группы:
КД-С 20/20 КД-C 12/20 КД-C 32/20
МКД-С 12/32 МКД-С 20/32 МКД-С 32/32
Обобщение предлагаемых дросселей, их параметры, чертежи здесь.
Стоит задача синхронизации движения исполнительных органов машины независимо от величины нагрузок действующих на эти органы?
Решение: разделить поток рабочей жидкости на две равные части Делителями Потока КД-С 20/20.
Делители потока (расхода) КД-С 20/20
Работают на чистом минеральном масле ИГП-18 при t 0...+70°C. Возможна работа на другом минеральном масле, имеющем такую же тонкость фильтрации выше 0,035 мкм и класс чистоты масла не ниже 12 (ГОСТ 17216-71).
Температура окружающей среды 0...+50°C. Климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69.
