Способы передачи управляющего сигнала пневмораспределителя

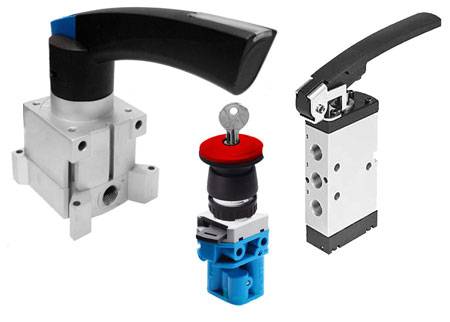

Оператор при ручном управлении пневмораспределителем действует на распределение потоком сжатого воздуха непосредственно через физическое усилие. Исходную позицию устройство может занимать либо дублирующим действием через рычаг, тумблер, ключ в замке, либо под усилием пружины через педаль, кнопку.

При механическом управлении движение внешнего механизма передается как сигнал для изменения позиции золотника/клапана. Внешними механизмами могут выступать толкатель, ролик и ломающийся рычаг. Пневмораспределитель на таком управлении возвращают в исходную позицию автоматически усилием пружины.

При пневматическом управлении поступающий в управляющее отверстие пневмораспределителя сжатый воздух действует либо прямо на золотник или сопряженный с ним поршень, либо запускает пилотный клапан. В нормальную позицию золотник приходит либо усилием механической пружины, либо подачей управляющего давления с противоположной стороны.

В отдельных случаях применяется совмещенный пружинный и пневматический возврат, что дает большую стабильность параметрам и надежность в переключении.

Электромагнитное управление дает возможность трансформировать электросигнал в движение специального металлического якоря, толкающего золотник/заслонку клапана. В отдельном исполнении системы управления дополняют ручным дублированием управляющего сигнала.
