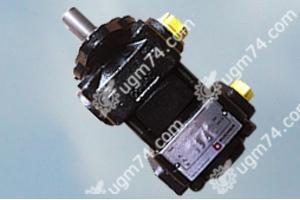

Масляные насосы высокого давления

Важнейшим компонентом гидравлических систем различных машин и механизмов и машин являются масляные насосы НШ, служат для нагнетания минерального масла в качестве рабочей жидкости в гидросистемы машин (тракторов, сельскохозяйственной техники, дорожных машин, автомобилей) и приводов управления вспомогательного оборудования (навесного, полунавесного, прицепного).

Кроме этого востребованы в механизмах рулевого управления транспортных средств. в корпусе шестеренного насоса НШ две шестерни — ведущая и ведомая.

Принцип работы данного устройства

В ходе вращения роторов на входе насоса создается разрежение и под давлением атмосферного воздуха рабочая жидкость заполняет пространство межу зубьями и передвигается к выходному каналу и за счет зацепления зубьев выдавливается в систему под определенным давлением.

Если давление нагнетаемого минерального масла превысит заданное для данной системы значение, срабатывает редукционный клапан.

При этом часть рабочей жидкости возвращается в канал всасывания или поступает непосредственно в систему.

Исполнения насоса шестеренного НШ:

• наружного зацепления (одна шестерня расположена рядом с другой);
• внутреннего зацепления (шестерня находится в шестерне).



• насос НШ левого вращения;
• насос НШ правого вращения

Крепление насосов шестеренных производится, в основном, на валу отбора мощности, крутящий момент передается посредством шлицевого соединения вала насоса и ВОМ.

Шестеренные насосы высокого давления устанавливаются на стационарных конструкциях и работают с помощью электродвигателя или других типов двигателей.

Следующие условия обеспечат высокоэффективную работу:

• Исключение осевых и радиальных сил со стороны привода мощности, способных воздействовать на ведущий вал.
• Направление вращения ведущей шестерни должно совпадать с вращением приводного вала.
• Диаметр всасывающего трубопровода магистрали должно быть больше, чем трубопровода нагнетания.
• Максимальное значение скорости масла на всасывающей линии 1,5 м/с, в напорной - не более 5 м/с. При наличии угловых соединений следует ограничить скорость движения жидкости до 3,5 м/с. Рекомендуется устройство короткой и без изгибов магистрали.

Масляные насосы НШ выпускают с рабочим объемом от 10 до 250 см³ в 2-х модификациях: «У» (плоские) и «А» (круглые).
