Для чего нужен гидроцилиндр?

Это – гидродвигатель объемного типа, использующий принцип возвратно-поступательного движения посредством подачи гидрожидкости под высоким давлением.

Востребован во всех промышленных областях и обязателен в устройстве любой механической машины: бульдозера, трактора, самосвала, машины для валки леса и т.п.).

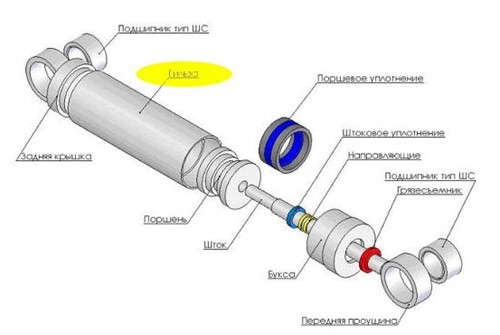

Состоит

Для герметичности камеры на поршень ставят спец. Манжеты-уплотнения для предотвращения подтекания жидкой среды через поршень. Помимо этого манжеты ставят на буксе как уплотнители. От попадания в цилиндр частиц из внешней среды букса оборудуется грязесъемником.

Важные показатели

• Номинальное давление РЖ (рабочая жидкость)
• Ø поршня
• Ø штока
• Величина хода штока

Основным считается номинальное давление, поскольку число отработанных цилиндром часов определяет возложенная на него нагрузка.

Виды цилиндров:

• 1-стороннего действия
• 2-стороннего действия
• Телескопические

Гидравлический цилиндр 1-стороннего действия

При нагнетании давления в рабочей камере наблюдается выдвижение штока. Возврат осуществляется пружиной или за счет силы тяжести поднятого груза. Предусмотрен возврат штока посредством другого гидропривода. Устройство работы напоминает работу домкрата.

Гидравлический цилиндр 2-стороннего действия

РЖ присутствует в обоих камерах: штоковой и поршневой. Смещение штока вперед/назад вызывается давлением РЖ. В процессе работы она качается в одну из рабочих камер и сливается со второй, что позволяет контролировать движение штока в прямом и обратном направлении.

По типу подключения делят:

• Простое: Обе камеры, чередуясь, подсоединяются к линии нагнетания/слива. Вытесняемая РЖ идет на слив в бак.
• Дифферинцильное или кольцевок: десь РЖ, уходящая из штоковой камеры, напрямую перекачивается в поршневую.

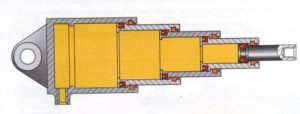

Телескопические модели

Особенностью является большой ход штока при компактных размерах, т.к. представляет собой несколько цилиндров, находящихся в полости друг друга.
