Гидромотор МРФ 250/25М1-0,1
- высокомоментный
- радиально-поршневой
- фланцевое присоединенение
- модернизированный- индекс М1
- нерегулируемый
- с механическим тахометром
Предназначен для преобразования энергии потока рабочей жидкости в механическую энергию вращательного движения выходного вала.
Работает в закрытых помещениях в горизонтальном положении.
| Номинальный рабочий объем, см³ | 250 |
| Частота вращения, (об/мин): | |
| - номинальная | 480 |
| - максимальная | 600 |
| - минимальная | 8 |
| Расход номинальный, л/мин. | 127 |
| Давление на входе, МПа: | |
| - номинальное | 25 |
| - максимальное | 32 |
| Давление на выходе, МПа: | |
| - максимальное | 25 |
| - минимальное | 3 |
| Номинальный перепад давления, МПа | 24,7 |
| Максимальное давление дренажа, МПа | 0,05 |
| Гидромеханический КПД, %, не менее | 95 |
| КПД, %, не менее | 90 |
| Удельная масса, кг/нм | 0,079 |
| Номинальная мощность, кВт | 45,9 |
| Крутящий момент, Нм: | |
| - номинальный | 932 |
| - страгивания | 885 |
| Допускаемая нагрузка наконец вала, Н: | |
| - осевая | 500 |
| - радиальная | 2000 |
| Масса, без рабочей жидкости, кг | 74 |
Устройство МРФ 250/25
1 – корпус; 2 – корпус распределителя; 3 – поршень; 4 –шатун; 5 – обойма; 6 – насыпной
подшипник; 7 – вал эксцентриковый; 8 – крышка передняя; 9 – подшипник роликовый конический;
10 – распределитель цапфенный; 11 – крестовина; 12 – крышка задняя; 13 – привод тахометра; 14
– тахометр 8ТМ-0,5; 15 – преобразователь первичный ППЭ-Д1; 16 – фланец; 17 – винт; 18 – шайба

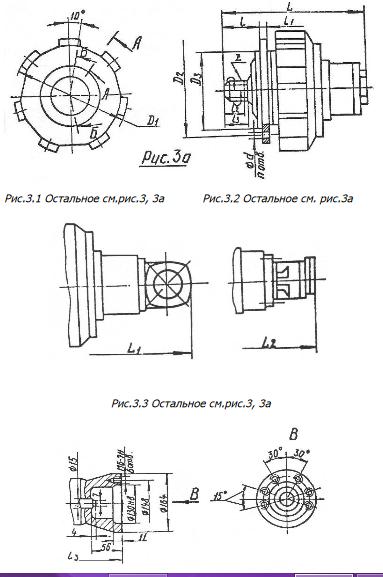

Присоединительные размеры и схема строения можно увидеть ниже в галерее изображений.
Принцип работы радиально-поршневого мотора МРФ-250/25 М1
Работает по принципу распределённого попеременного радиального, «гелиоцентрического» воздействия нагнетаемых жидкостью поршней на центральный вал.
Вращательное движение происходит за счёт смещения осевых точек.
Смазывание основных действующих элементов происходит самой рабочей жидкостью, проходящей сквозь камеру насоса.
Описание работы, схема условного обозначения подробнее.
