Описание
| Исполнение | конические подшипники узла вала, стальной блок цилиндров |
| Рабочий объем Vном | 160 см3 |
| Вид регулирования |
0 - пропорциональное 1 - негативное дискретное электроуправление 2 - постоянного перепада LS 3 - постоянного давления 5 - постоянной мощности 6 - позитивное дискретное электроуправление 8 - без аппарата управления |
| Ограничение рабочего объема |
0 - без ограничения 5 - с ограничением Vmin 7 - с ограничением Vmax 9 - с ограничением Vmin и Vmax |
| Вид управления |
0 - отсутствует (для видов регулирования 2, 3, 5) 1 - гидравлическое позитивное 2 - гидравлическое негативное 3 - механическое, перестановка поступательным движение 4 - механическое, перестановка вращательным движением 5 - электро, дискретное 24В 6 - электро, дискретное 12В 7 - гидравлическое позитивное с внутренним ограничителем A - прямое управление, поршень разносторонний двухкамерный B - прямое управление, поршень разносторонний однокамерный C - прямое управление, поршень равносторонний двухкамерный D - электро, пропорциональное 12В E - электро, пропорциональное 24В |
| Направление вращения и исполнение вала |
3 - правое, шлицевое по ГОСТ 6033-80 4 - левое, шлицевое по ГОСТ 6033-80 5 - правое, шпоночное 6 - левое, шпоночное 7 - правое, шлицевое по DIN 5480 8 - левое, шлицевое по DIN 5480 |
| Вторичное управление |
0 - отсутствует 2 - клапан отсечки по давлению 8 - клапан отсечки в линии управления 9 - блок постоянного перепада LS A - механическая блокировка регулятора для установки на V = 0 см3/об |
| Встроенная гидроаппаратура |
0 - отсутствует 1 - предохранительный клапан 3 - клапан «ИЛИ» подключения регулятора к сервопитанию 4 - клапан «ИЛИ»подключения регулятора к сервопитанию, предохранительный клапан на выходе |
| Диаметр вала | 45 мм |
| Частота вращения номинальная | 20,0 с-1 (1200 об/мин) |
| Давление на выходе номинальное | 20 МПа |
| Давление на выходе максимальное | 40 МПа |
| Номинальная потребляемая мощность | 66 кВт |
| Масса без рабочей жидкости | 55 кг |

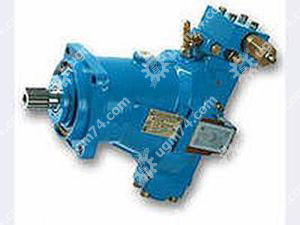

- преобразует механическую энергию вращения вала в гидравлическую энергию потока рабочей жидкости.
- предназначен для работы в открытых гидросхемах мобильных установок.
Конструкция
- аксиально-поршневые насосы с наклонным блоком
- усиленный подшипниковый узел
- повышенный ресурс при работе на высоких давлениях
- присоединительные размеры в соответствии со стандартами DIN / ISO
Виды регуляторов
- пропорциональный
- регулятор постоянного перепада «LS»
- регулятор постоянного давления
- регулятор постоянной мощности
- функционирующие только от внешнего воздействия
Виды управления
- гидроуправление пропорциональное
- гидроуправление прямое
- механическое
- электроуправление пропорциональное (12, 24В)
- электроуправление дискретное (12, 24В)
Схемы
